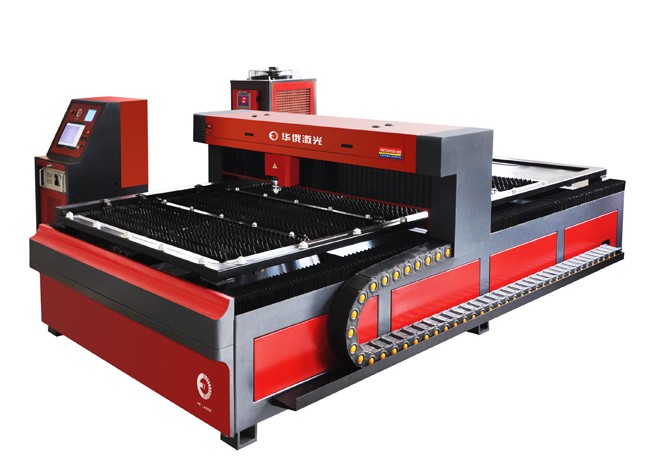

HECY3015D-500型大幅面金属激光切割机是集光、机、电一体化的激光加工设备，它采用高功率固体激光技术及计算机控制技术和高性能的数控激光电源系统，适用于不绣钢、碳钢、合金钢，弹簧钢、铝、银、铜、钛等金属板材及管材的切割。广泛应用于钣金结构、高低压电器柜制作、五金、刀具、广告标牌制作、金属工艺品、装潢、医疗、机械零件、仪表电器零件、锯片、弹簧片等行业。
技术参数
|
型号 |
HECY3015D-500 |
|
激光器介质 |
Nd：YAG |
|
切割范围(长×宽) |
3000mm×1500mm |
|
最大切割速度 |
10米/分钟 |
|
冷却方式 |
水冷 |
|
脉冲重复频率 |
0-300Hz |
|
最小线宽 |
0.12mm |
|
切割材料厚度 |
0.2-6mm(视材料而定) |
|
激光波长 |
1064nm |
|
电力配置 |
380V/50Hz/50A |
|
连续工作时间 |
24小时 |
|
机器重量 |
约3000kg |
|
外观尺寸(长×宽×高) |
4270mm×2480mm×1400mm |
HECY3015D-500切割工艺参数
|
材质 |
切割厚度
（mm） |
切割最大速度（mm/min） |
打孔孔径 |
最小线宽
（mm） |
切割条件 |
备注 |
|
不锈钢 |
0.5 |
3200 |
0.15 |
0.12 |
吹压缩空气 |
1.吹氧气速 度可提高50%-100%
2.吹氮气切面光滑无氧化,速度会减慢20% |
|
1 |
1800 |
0.2 |
0.15 |
|||
|
2 |
900 |
0.25 |
0.2 |
|||
|
3 |
400 |
0.3 |
0.25 |
|||
|
4 |
250 |
0.4 |
0.3 |
|||
|
5 |
180 |
0.6 |
0.4 |
|||
|
6 |
120 |
0.7 |
0.45 |
|||
|
碳钢 |
0.5 |
3200 |
0.12 |
0.12 |
吹压缩空气 |
吹氧气速度可提高50%-100% |
|
1 |
1800 |
0.15 |
0.12 |
|||
|
2 |
900 |
0.2 |
0.15 |
|||
|
3 |
400 |
0.3 |
0.2 |
|||
|
4 |
250 |
0.5 |
0.3 |
|||
|
5 |
200 |
0.6 |
0.35 |
|||
|
6 |
150 |
0.8 |
0.4 |
|||
|
铝 |
0.5 |
3200 |
0.12 |
0.12 |
吹压缩空气 |
|
|
1 |
1800 |
0.15 |
0.12 |
|||
|
2 |
900 |
0.2 |
0.15 |
|||
|
3 |
400 |
0.25 |
0.2 |
|||
|
4 |
250 |
0.3 |
0.25 |
|||
|
5 |
150 |
0.4 |
0.3 |
|||
|
6 |
120 |
0.5 |
0.4 |
|||
|
黄铜 |
0.5 |
2000 |
0.15 |
0.12 |
吹压缩空气 |
|
|
1 |
1200 |
0.2 |
0.15 |
|||
|
2 |
700 |
0.25 |
0.2 |
|||
|
3 |
300 |
0.3 |
0.25 |
|||
|
4 |
240 |
0.4 |
0.3 |
|||
|
5 |
120 |
0.5 |
0.4 |
|||
|
紫铜 |
0.5 |
800 |
0.12 |
0.12 |
吹压缩空气 |
|
|
1 |
500 |
0.15 |
0.12 |
|||
|
2 |
200 |
0.2 |
0.15 |
|||
|
注：小于1mm厚的切面无斜度，大于1mm厚的切面斜度小于1.5度 |
||||||
