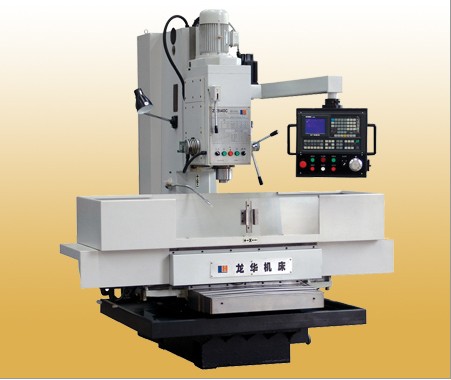

滕州-福临数控立式钻床ZK5140
产品说明--
|
主要参数
Main parameter
|
CK5140
|
|
最大钻孔直径（在6D＝500－600MPQ的钢材上）
max．drilling diamete
|
40mm
|
|
主轴允许最大矩
Max.allowed spindle torque
|
200N．m
|
|
最大进给抗力
Max．feeding resistance
|
12000N
|
|
主电机功率
Main motor power
|
3kw
|
|
主轴锥度
Spindle taper
|
Morse No．4
|
|
主轴箱行程（手动）
Spindle head travel
|
350mm
|
|
主轴中心线距立柱导轨面距离
Distance of spindle centerline to guide way face
|
335mm
|
|
主轴行程（Z轴）
Spindle travel
|
240mm
|
|
主轴转速（12级）
Spindle speed
|
45－2000r／min
|
|
工作台工作面尺寸
Working tadle area
|
850×360mm
|
|
T型槽宽×槽数
|
18mm×3
|
|
进给速度（Z轴）
|
600mm／min
|
|
ZK5140B 工作台纵向行程（X轴）
|
700mm
|
|
ZK5140B－1 工作台纵向行程（X轴）
|
850mm
|
|
工作台横向行程（Y轴）
|
400mm
|
|
快移动速度（X／Y／Z轴）
|
15／15／4m／min
|
|
主轴端面至工作台面距离
Distance of spindle nose to table face
|
100－700mm
|
|
定位精度（X．Y坐标）
|
±0.025mm
|
|
重复定位精度（X．Y坐标）
|
±0.015mm
|
|
外型尺寸（长×宽×高）
Overall dimension
|
1800×1590×2360mm
|
|
机床净重
Net weight
|
约2600kg
|
