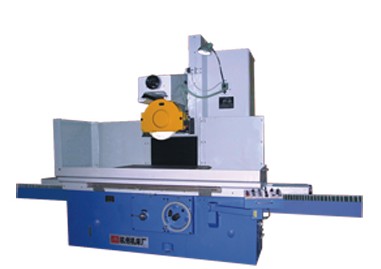

杭州-卧轴矩台平面磨床M7160X10/HZ
本机床是在M(K)7150×30/HZ卧轴矩台平面磨床系列产品的扩充,是我公司最新开发的磨头移动式平面磨床。
机床具有下列特点:
* 机床布局采用立柱右置,磨头、拖板与立柱的结构有新的突破,整机刚性更好。
* 磨头采用国际通行的滚动轴承结构形式。
* 机床的垂直、横向进给运动采用滚珠丝杠副,进给灵敏度高。
* 工作台纵向运动由叶片泵驱动,运动平稳,噪声小。油池配有冷却装置,温升低,热变形小。
* 磨头垂直运动有快速升降装置,操作方便,横向运动由变频电机驱动,可无级调速。
* 机床的垂直、横向进给部分留有伺服电机安装位置,根据需要可配置数控系统成为数控机床。
主要规格参数:
型 号
|
M7160×10/HZ
|
|||
工
作
台
|
工作台面积(宽×长)
|
mm
|
600×1000
|
|
最大磨削尺寸(宽×长×高)
|
mm
|
600×1000×600
|
||
工作台纵向行程(最大)
|
mm
|
1100
|
||
工作台速度(无级)
|
m/min
|
5-26
|
||
工作台T型槽 槽数×宽度
|
|
3×18
|
||
工作台承载量
|
kg
|
888
|
||
磨
头
|
砂轮轴中心至工作台距离(最大)
|
mm
|
825
|
|
砂轮轴转速
|
rpm
|
1440
|
||
磨头垂直进给
|
手轮每格
|
mm
|
0.005
|
|
快速进给
|
m/min
|
0.4
|
||
磨头机动横向进给
|
连续
|
m/min
|
0.5-0.6
|
|
断续
|
m/min
|
5-20
|
||
磨头机动横向进给
|
手轮每格
|
mm
|
0.01
|
|
砂轮尺寸(外径×宽×内径)
|
mm
|
φ450×63×φ203
|
||
电机功率
|
电机总功率
|
kw
|
约20
|
|
磨头电机功率
|
kw
|
11
|
||
工作精度
|
加工表面对基面的平行度
|
mm
|
300:0.005
|
|
表面粗糙度
|
µm
|
Ra0.63
|
||
机床重量
|
净重
|
kg
|
约8000
|
|
毛重
|
kg
|
|
||
外形尺寸(长×宽×高)
|
mm
|
5000×2430×2650
|
||
