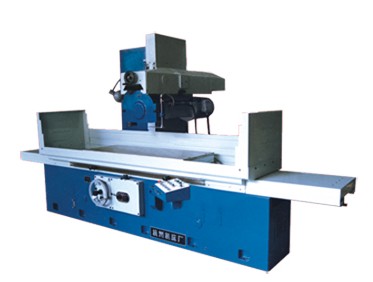

杭州-卧轴矩台平面磨床M7150X16/HZ M7150X20/HZ M7150X3/HZ M7150X60/HZ
本机床是我厂根据市场的需求设计的产品。适用于各种机械加工车间和机修车间。
本系列机床具有下列特点：
*机床精度达到卧轴矩台平面磨床的国家标准。（GB/T4022-1983）
*工作台纵向运动右叶片泵驱动，运动平稳，噪声小。油池配有冷却装置，温升低，热变形小。
*机床可进行槽和凸缘侧面的磨削。
*磨头采用滚动国际通行的滚动轴承结构形式。
*磨头横向进给运动丝杆采用滚珠丝杆，进给灵敏，横向进给运动可液动亦可手动，液动驱动机构是油马达。垂直进给是手动，有快速移动装置，升降方便。
*自动润滑系统润滑各导轨及垂直丝杆。
*机床的垂直、横向进给部分留有伺服电机安装的位置，根据需要可配置数控系统成为数控机床。
主要规格参数
|
型 号
|
M7150×16/HZ
|
M7150×20/HZ
|
M7150×30/HZ
|
M7150×60/HZ
|
||||||||
|
工
作
台
|
台面尺寸（宽×长）
|
mm
|
500×1600
|
500×2000
|
500×3000
|
500×6000
|
||||||
|
最大磨削尺寸（宽×长×高）
|
mm
|
500×1600×600
|
500×2000×600
|
500×3000×600
|
600×6000×600
|
|||||||
|
工作台最大纵向行程（最大）
|
mm
|
1700
|
2100
|
3100
|
6200
|
|||||||
|
工作台速度（无级）
|
m/min
|
5-30
|
5-26
|
|||||||||
|
工作台T型槽槽数×宽度
|
|
3×22
|
||||||||||
|
工作台承载量
|
kg
|
1235.5
|
1500
|
2300
|
5600
|
|||||||
|
磨
头
|
砂轮轴中心至工作台距离（最大）
|
mm
|
825
|
950
|
||||||||
|
磨头横向每行程断续进给量
|
mm
|
5-20
|
5-30
|
5-26
|
||||||||
|
砂轮轴转速
|
rpm
|
1440
|
||||||||||
|
垂直进给手轮刻度盘值
|
mm
|
0.005
|
||||||||||
|
磨头手动横向进给手轮每格
|
mm
|
0.01
|
||||||||||
|
砂轮尺寸（外径×宽×内径）
|
mm
|
φ450×63×φ203
|
φ500×80×φ203
|
|||||||||
|
电机功率
|
电机总功率
|
kw
|
25.875
|
29.8
|
||||||||
|
磨头电机功率
|
kw
|
11
|
||||||||||
|
工作精度
|
加工表面对基面的平行度
|
mm
|
300：0.005
|
|||||||||
|
表面粗糙度
|
µm
|
Ra0.63
|
||||||||||
|
机床重量
|
净重
|
kg
|
8000
|
9200
|
11000
|
20000
|
||||||
|
毛重
|
kg
|
11000
|
11000
|
14000
|
|
|||||||
|
外形尺寸（长×宽×高）
|
mm
|
4682×2024×2330
|
5500×2240×2580
|
9230×2238×2330
|
14900×2430×2750
|
|||||||
|
包装箱尺寸（长×宽×高）
|
mm
|
5080×2450×2800
|
5880×2450×2800
|
6540×2320×2990
|
主机不装箱
|
|||||||
