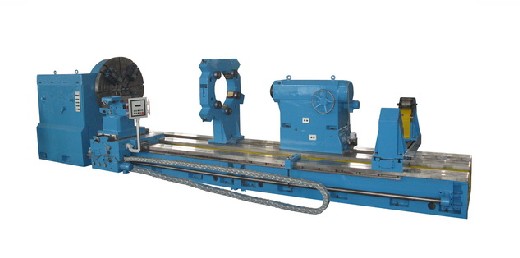

安阳-重型卧式车床C61200、C61250系列--承重63吨

C61200/250/63重型卧式车床系列是公司根据市场需要研制开发的通用车床。该机床适用于高速钢和硬质合金钢刀具对不同材质的轴类、圆筒形和盘类零件,能完成外圆柱面、锥面、内孔、端面、切槽等机加工序,能满足零件的粗、精车削加工。本机床主传动,为直流电机拖动,主轴四档变速,档内无级调速。故在加工不同的工步和工件时,可获得合理的切削速度。



项目 单位 C61200/250/63T
床身上最大回转直径 mm 2000/2500
花盘最大扭矩 N.m 120000
单刀架最大切削力 N 120000
最大工件长度 mm 3000-20000
刀架上最大回转直径 mm 1700/220
总切削力 N 200000
床身导轨宽度 mm 2090
顶尖间最大工件承重 T 63
顶尖锥顶角及规格   75°¢190(锥度1:4)
刀具截面尺寸 mm 80*80
主轴转速级数   无级
主轴转速范围 r/min 0.5-125r/min
主轴锥孔尺寸   ¢196.869(锥度1:4)
花盘直径 mm 1600/2200
刀架上横向最大行程 mm 150
刀架横向最大行程 mm 700
刀架上纵向最大行程 mm 700
尾座套筒直径 mm φ560
尾座套筒行程 mm 200
尾座套筒锥度   75°¢160(锥度1:4)
尾座快移速度 mm/min 2500
套筒快移速度 mm/min 50
闭式中心架 mm φ500~φ1000/φ500~φ1000
开式中心架 mm φ1000~φ1500/φ1000~φ1800
主传动电机 KW 144
