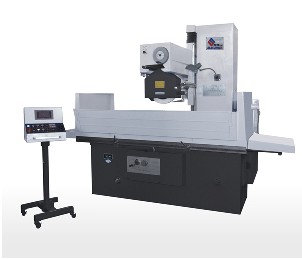

产品描述 |
特点：
机床采用经济型程控系统，通过小型可编程控制器控制步行电机，实现垂直轴进
给自动控制。能减轻劳动强度，提高工作效率。
小型触摸屏上可对所有的工艺参数进行设置并存储，对当前坐标、磨削过程和故
障报警等工艺状态进行监视。
工作台纵向移动和磨头横向移动为液压传动，无级调速。
磨头采用内置式电机，结构紧凑，主轴刚性好，精度高：
主轴前端采用内柱外锥形滑动轴承，使用寿命长，维修方便：
工作台导轨及磨头垂直进给导轨粘贴聚四氟乙烯导轨软带，耐磨性好：
垂直进给采用精密滚珠丝杆传动，进刀灵敏度高；
本机具有充退磁装置，便于装卸工件。
机床性能可靠，操作方便。 |
|
主要技术规格 |
单位 |
M7140/CK |
M7140/CK-GM |
M7160/CK-GM |
M7163/CK-GM |
|
工作台 |
工作台面尺寸 (宽×长) |
mm |
400×1000 |
400×1000 |
600×1000 |
630×1250 |
|
最大磨削尺寸 (宽×长×高) |
mm |
400×1000×400 |
400×1000×400 |
600×1000×400 |
630×1250×400 |
|
工作台纵向移动量 (液动) |
mm |
200-1100 |
200-1100 |
200-1100 |
200-1350 |
|
工作台速度 (无级调速) |
M/min |
3-25 |
3-25 |
3-25 |
3-25 |
工作台T形槽槽数
宽度 |
mm |
3
18 |
3
18 |
3
22 |
3
22 |
|
工作台负载量 (含电磁吸盘) |
kg |
624 |
624 |
980 |
980 |
|
电磁吸盘尺寸 (宽×长) |
mm |
400×1000 |
400×1000 |
600×1000 |
630×1250 |
|
磨头 |
磨头横向进给 (无级调速)
连续
断续 |
M/min
mm/次 |
0.8-3.5
3-30 |
0.5-3
3-30 |
0.5-2.5
3-30 |
0.5-2.5
3-30 |
|
磨头横向最大移动量 |
mm |
430 |
450 |
650 |
680 |
手轮每转磨头进给量
垂直 |
mm |
0.5 |
0.5 |
0.5 |
0.5 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
φ400×50×φ203 |
φ350×40×φ127 |
φ400×50×φ203 |
φ400×50×φ203 |
|
电机功率 |
电气设备总容量 |
KVA |
12 |
14 |
14 |
14 |
磨头电动机功率
转速 |
KW
r/min |
7.5
1440 |
7.5
1440 |
7.5
1440 |
7.5
1440 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
300：0.005 |
300：0.008 |
300：0.008 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
Ra0.63 |
Ra0.63 |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
3000×1736×2280 |
3000×1782×2057 |
3040×2073×2280 |
3540×2073×2280 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
360×191×258 |
304×190×230 |
343×218×270 |
383×233×262 |
|
净重 |
kg |
约4500 |
约3900 |
约4800 |
约5100 |
|
随机附件 |
|
电磁吸盘 |
1套 |
砂轮平衡心轴 |
1副 |
|
砂轮 |
2件 |
两用扳手 |
1副 |
|
砂轮修整器 (不附金刚钻) |
1套 |
地脚螺栓 |
2副 |
|
刮屑板 |
1件 |
砂轮平衡架 |
1套 |
|
