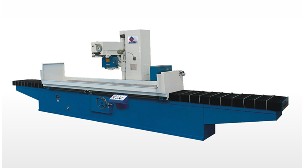

产品描述 |
本系列机床适用于机械制造行业磨削钢件、铸铁及有色金属等各种金属零件的平面。
特点：
床身导轨采用整体式结构，刚性好，工作台纵向精度高：
采用独立液压站，油箱外置，减小机床热变形．自动润滑系统！外形整洁、美观：
工作台纵向移动和磨头横向进给均采用液压驱动，无级调速：
主轴前端采用内柱外锥形滑动轴承，使用寿命长，维修方便：
本机床具有电子充退磁装置，便于装卸工件：并配有磁性底座砂轮修整器？不用拆
卸工件即可进行砂轮修整：
可加数显装置，显示直观。 |
|
主要技术规格 |
单位 |
M7150×30A-GM |
M7150×40A-GM |
|
工作台 |
工作台尺寸 (宽×长) |
mm |
500×3000 |
500×4000 |
|
磨削工件的最大尺寸 (宽×长×高) |
mm |
500×3000×600 |
500×4000×400 |
|
工作台纵向移动量 (液动) |
mm |
200-3100 |
300-4100 |
|
工作台速度 (无级调速) |
m/min |
3-25 |
3-25 |
|
工作台T形槽数 |
|
3 |
3 |
|
T形槽宽度 |
mm |
22 |
22 |
|
工作台负载量 (含电磁吸盘) |
kg |
2340 |
3000 |
|
磨头 |
磨头最大移动量横向 (手动及液动) |
mm |
550 |
550 |
磨头横向进给 (无级调速)
连续
断续 |
m/min
mm/次 |
0.5—2.5
3—30/stroke of table |
0.5 N 2.5
3—30/stroke of table |
手柄每转磨头进给量
横向
垂直 |
mm
mm |
3
0.175 |
3
0.5 |
|
垂直进给手轮最小刻度值 |
mm |
0.005 |
0.005 |
|
砂轮尺寸f外径×宽度×内径) |
mm |
φ400×63×φ203 |
φ400×63×φ203 |
|
磨头快速升降速度 |
mm/min |
241 |
310 |
|
电机功率 |
设备总容量 |
kVA |
30 |
30 |
磨头电动机功率
转速 |
kw
r/min |
9
1440 |
9
1440 |
液压泵电动机功率
转速 |
kw
r/min |
11
1440 |
11
1440 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.008 |
300：0.008 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
μm |
8600×2350×2600 |
10600×2100×2280 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
735×220×285 |
935×220×285 |
|
机床净重 |
kg |
约12000 |
约14500 |
|
电磁吸盘 |
1套 |
砂轮平衡架 |
1套 |
|
砂轮 |
2件 |
两用扳手 |
1副 |
|
砂轮修整器 (不附全刚钻) |
1套 |
地脚螺栓 |
1套 |
|
砂轮卡盘 |
2副 |
机床垫铁 |
1套 |
|
砂轮平衡心轴 |
1副 |
刮屑板 |
1件 |
|
