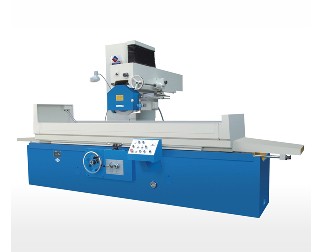

产品描述 |
本系列机床采用砂轮周边进行磨削，适用于机械制造行业磨削钢件、铸铁及有色金属等各种金属零件的平面。
特点：
该机床与同类产品比较、具有体积小、能耗低、结构合理，工艺性较好的特点：
机床纵向、横向导轨运动平稳、性能可靠、精度稳定、操作方便，适合较大型零件、模具的平面磨削：
工作台及磨头垂直移动，粘贴聚四氟乙烯机床导轨耐磨软带，运动平稳．耐磨性好：
机床设有快速升降机构，能减轻劳动强度，提高工作效率。 |
|
主要技术规格 |
单位 |
M7160×16-GM |
M7160×20-GM |
|
工作台 |
工作台面尺寸 (宽×长) |
mm |
600×1600 |
600×2000 |
|
磨削工件的最大尺寸 (宽×长×高) |
mm |
600×1600×500 |
600×2000×500 |
|
工作台纵向移动量 (液动) |
mm |
200-1700 |
200-2100 |
|
工作台速度 (无级调速) |
m/min |
3-25 |
3—25 |
工作台T形槽槽数
宽度 |
mm |
3
22 |
3
22 |
|
容许最大工件重量 (含电磁吸盘) |
kg |
1000 |
1500 |
|
电磁吸盘尺寸 (宽×长) |
mm |
600×800 2块 |
600×l000 2块 |
|
磨头 |
砂轮中心至台面距离 |
mm |
200—700 |
200—700 |
磨头最大移动量
横向 (手动及液动)
垂直 (手动及液动) |
mm
mm |
600
500 |
600
500 |
|
垂直进给手轮最小刻度值 |
mm |
0.01 |
0.01 |
|
液压泵流量 |
m/min |
96 |
150 |
磨头横向进给 (无级调速)
连续
断续 |
m/min
mm |
0.8—3
3—30 |
0.8—3
3-30 |
手轮每转磨头进给量
横向
垂直 |
mm
mm |
8.25
0.5 |
8.25
0.5 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
ф400×50×ф203 |
ф400×50×ф203 |
|
磨头快速升降速度 |
mm/min |
310 |
310 |
|
电机功率 |
电气设备总容量 |
KVA |
17 |
21 |
磨头电动机功率
转速 |
KW
r/min |
9
1440 |
9
1440 |
液压泵电动机功率
转速 |
KW
r/min |
4
960 |
7.5
960 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.008 |
300：0.008 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
4500×2135×2410 |
4900×2135×2410 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
421×250×278 |
421×250×278 |
|
净重 |
kg |
约7800 |
约8000 |
|
随机附件 |
|
电磁吸盘 |
1套 |
砂轮平衡架 |
1套 |
|
砂轮 |
2件 |
两用扳手 |
1副 |
|
砂轮修整器 (不附金刚钻) |
1套 |
地脚螺栓 |
2副 |
|
砂轮卡盘 |
2副 |
机床垫铁 |
1套 |
|
砂轮平衡心轴 |
1副 |
刮屑板 |
1件 |
|
