产品描述 |
|

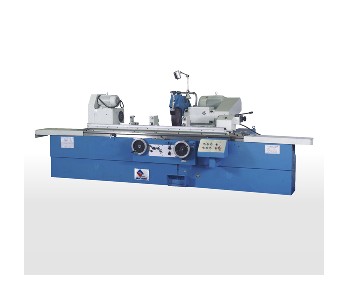

本机床适用于磨削圆柱形、圆锥形的外圆。也可磨削轴向端面，具有刚性强、精度高、磨削效率高等特点。还具有强力切削功能，磨头刚性与别的机床比有一定的切削优势。适用于大、中、小批量生产的车间及工具、机修车间使用。 |
|
项目 |
单位 |
M1332×1000 |
M1332×1500 |
|
可磨外圆直径范围 |
mm |
φ8-320 |
|
可磨外圆最大长度 |
mm |
1000 |
1500 |
|
中心高 |
mm |
180 |
|
最大工件重量 |
Kg |
150 |
|
头架主轴转速 |
r/min |
26.52.90.130.180.260 |
|
砂轮主轴转速 |
mm |
1700 |
|
砂轮最大尺寸 (长×宽×孔) |
mm |
φ600×73×φ305 |
|
砂轮最大线速度 |
M/min |
35 |
|
手轮一转工作台移动量 |
kg |
6 |
|
工作台纵向移动速度范围 |
mm |
0.1 - 4 |
|
头架/尾架顶尖 |
莫氏(MT) |
NO.5/NO.4 |
|
砂轮架电机功率 |
KW |
11 |
|
机床外型尺寸 (长×高×宽) |
mm |
3605×1810×1515 |
4605×1810×1515 |
|
机床净重 |
t |
约4 |
约4.6 |
|
工件加工精度 |
|
圆度 |
μm |
1.5 |
|
纵截面内直径一致性 |
μm |
5 |
|
表面粗糙度 |
μm |
Ra0.32 |
|
主要附件 |
|
砂轮外圆修整器 |
1套 |
砂轮平衡轴 |
1套 |
|
砂轮压紧盘 |
2套 |
全套电气设备 |
1套 |
|
开式中心架 |
1套 |
全套冷却设备 |
1套 |
|
砂轮平衡轴 |
1套 |
|
|
|
特殊附件 |
|
闭式中心架 |
1套 |
圆弧修整器 |
1套 |
|
砂轮平衡架 |
1套 |
端面修整器 |
1套 |
|
