产品描述 |
|

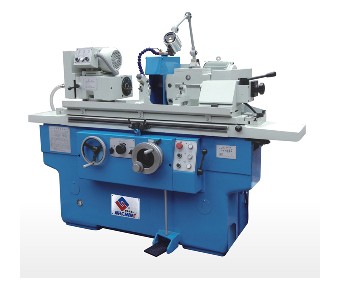

本机床适用于磨削圆柱形、圆锥形的外圆。也可磨削轴向端面，端面，具有刚性强、精度高、磨削效率高等特点。本机床适用于大、中、小批量生产的车间及工具、机修车间使用。 |
|
项目 |
单位 |
M1320×500 |
M1320×800 |
|
外圆磨削范围 |
mm |
8-200 |
|
中心高 |
mm |
135 |
|
工作台最大移动量 |
mm |
650 |
950 |
|
液压移动速度 |
M/min |
0.1-4 |
|
最大工件重量 |
kg |
80 |
|
可磨外圆长度 |
mm |
500 |
800 |
|
工作台转动范围 |
° |
-5°-+9° |
|
砂轮最大线速度 |
m/s |
38 |
|
外圆砂轮尺寸 |
mm |
Maxφ400×50×φ203Minφ280×50×φ203 |
|
头架尾架顶尖 |
morse |
No.4 |
|
电机总容量 |
kw |
5.625 |
|
机床外型尺寸 (长×高×宽) |
mm |
2500×1600×1500 |
3000×1600×1500 |
|
机床净重 |
kg |
约2500 |
约3000 |
|
工件加工精度： |
|
|
外圆圆度 |
μm |
1.5 (O.D) |
|
圆柱度 |
μm |
5 (O.D) |
|
外圆粗糙度 |
μm |
Ra≤0.32 (O.D) |
|
主要附件 |
|
冷却液箱 |
1套 |
开式中心架 |
1套 |
|
砂轮修整箱 |
1套 |
桃子夹头 |
1套 |
|
砂轮压紧盘 |
2套 |
合金顶尖 |
2件 |
|
砂轮平衡轴 |
1套 |
支点底座 |
3件 |
|
特殊附件 |
|
闭式中心架 1套 |
圆弧修整器 1套 |
|
砂轮平衡架 1套 |
|
|
