产品描述 |
|

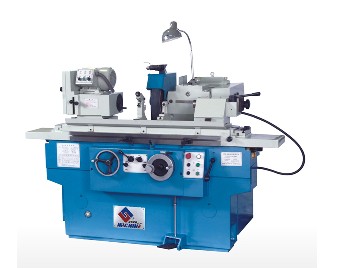

本系列机床是在消化吸收国内外先进技术的基础上改进提高的新产品。该系列产品具有切削精度高，刚性强，效率高等特点，适用于磨削内、外圆柱形和圆锥形的工作。与国内同类产品相比，具有较高的性价比。 |
|
项目 |
单位 |
M1420×500 |
M1420×800 |
|
外圆磨削范围 |
mm |
φ8-200 |
φ8-200 |
|
内圆磨削范围 |
mm |
φ13-100 |
φ13-100 |
|
中心高 |
mm |
135 |
135 |
|
最大工件重量 |
kg |
80 |
80 |
|
可磨长度 (外圆/内圆) |
mm |
500/125 |
800/125 |
|
工作台转动范围 |
° |
-5°-+9° |
-3°-+8° |
|
砂轮最大线速度 |
m/s |
35/25.4 |
35/25.4 |
|
外圆砂轮尺寸 |
mm
mm |
Maxφ400×50×φ203
minφ280×50×φ203 |
Maxφ400×50×φ203
minφ280×50×φ203 |
|
头架尾架顶尖 |
morse |
No.4 |
No.4 |
|
电机总容量 |
kw |
5.625 |
5.625 |
|
机床外型尺寸 (长×高×宽) |
mm |
2500×1600×1500 |
3000×1600×1500 |
|
机床净重 |
kg |
约2800 |
约3300 |
工件加工精度
|
型号 |
外圆圆度 |
卡盘圆度 |
圆柱度 |
粗糙度 |
|
M1420×500(800) |
1.5μm |
2.5μm |
5μm |
Ra≤0.63μm |
|
主要附件 |
|
1、冷却液箱 1套 |
6、内磨接长轴 3套 |
|
2、砂轮修整器 1套 |
7、内圆磨具 1套 |
|
3、砂轮压紧盘 2套 |
8、三爪卡盘 1套 |
|
4、砂轮平衡轴 1套 |
9、合金顶尖 2件 |
|
5、中心架 1套 |
10、支点底座 3件 |
|
特殊附件 |
|
1、砂轮平衡架 1套 |
3、闭式中心架 11套 |
|
2、圆弧修整器 1套 |
|
|
