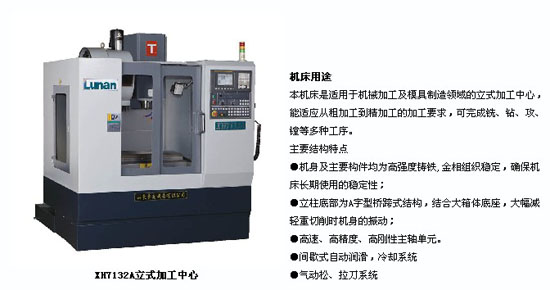

鲁南-立式加工中心XH7132A
主要配置
|
标准配置
|
选择配置
|
|
FANUC 0i mate-Mc数控系统
|
20把圆盘式刀库
|
|
10把斗笠式刀库
|
第四轴
|
|
高刚性、高速主轴单元
|
|
|
螺旋排屑机构，强力切削冲刷系统
|
|
主要技术参数
|
项 目
|
单位
|
技术参数
|
|
X轴行程
|
mm
|
500
|
|
Y轴行程
|
mm
|
320
|
|
Z轴行程
|
mm
|
400
|
|
主轴鼻端至工作台面距离
|
mm
|
120-520
|
|
主轴中心至立柱导轨面距离
|
mm
|
360
|
|
快速移动（X/Y/Z）
|
mm/min
|
24000/24000/18000
|
|
切削进给速度
|
mm/min
|
1-5000
|
|
工作台尺寸
|
mm
|
800X320
|
|
工作台最大承重
|
kg
|
300
|
|
工作台T型槽(槽数/宽度/间距)
|
|
3/14/100
|
|
主轴最高转速
|
r/min
|
10000
|
|
主轴电机功率
|
kw
|
3.7/5.5
|
|
主轴鼻端锥度
|
|
BT30
|
|
最大刀具直径
|
mm
|
Φ60
|
|
刀具最大长度
|
mm
|
200
|
|
刀具最大重量
|
kg
|
5
|
|
使用气压
|
mpa
|
0.6
|
|
机床重量
|
kg
|
2500
|
|
外形尺寸
|
mm
|
1600X1840 X2110
|
