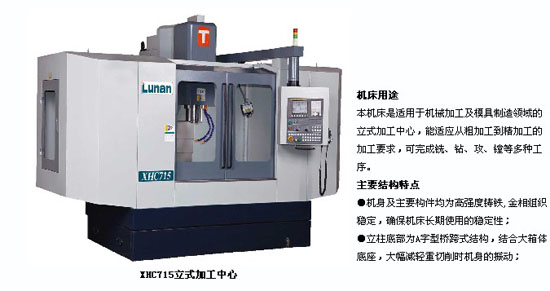

鲁南-立式加工中心XHC715
主要配置
|
标准配置
|
选择配置
|
|
FANUC 0i mate-MD数控系统
|
HNC-21/22MD/210B、KND-1000M、GSK-983M或GT-150IM数控系统
|
|
16把斗笠式刀库
|
20把圆盘刀库
|
|
BT50主轴实现强力铣削
|
BT40
|
|
全防护结构
|
|
|
手动排屑
|
强力冲屑系统、螺旋排屑机构
|
主要技术参数
|
项 目
|
单位
|
技术参数
|
|
|
XHC715
|
XKC715
|
||
|
X轴行程
|
mm
|
1000
|
1000
|
|
Y轴行程
|
mm
|
500
|
500
|
|
Z轴行程
|
mm
|
580
|
580
|
|
主轴端面至工作台面距离
|
mm
|
140-720
|
140-720
|
|
主轴中心至立柱导轨面距离
|
mm
|
520
|
520
|
|
快速移动（X/Y）
|
mm/min
|
10000
|
10000
|
|
快速移动（Z）
|
mm/min
|
8000
|
8000
|
|
切削进给速度
|
mm/min
|
1-5000
|
1-5000
|
|
工作台尺寸
|
mm
|
1600X500
|
1600 X500
|
|
工作台最大承重
|
kg
|
600
|
600
|
|
工作台T型槽(槽数/宽度/间距)
|
|
5/18/80
|
5/18/80
|
|
主轴最高转速
|
r/min
|
80-2400
|
80-2400
|
|
主轴电机功率
|
kw
|
11
|
11
|
|
主轴鼻端锥度
|
|
BT50
|
BT50
|
| 刀库容量 |
把 |
16 |
|
|
最大刀具直径
|
mm
|
Φ200
|
|
|
刀具最大长度
|
mm
|
300
|
|
|
刀具最大重量
|
kg
|
15
|
|
|
X/Y/Z向交流伺服电机Nm
|
11 |
11 |
|
|
机床重量
|
kg
|
6700
|
6500
|
|
外形尺寸
|
mm
|
3500X2450 X2400
|
3500X2450 X2400
|
