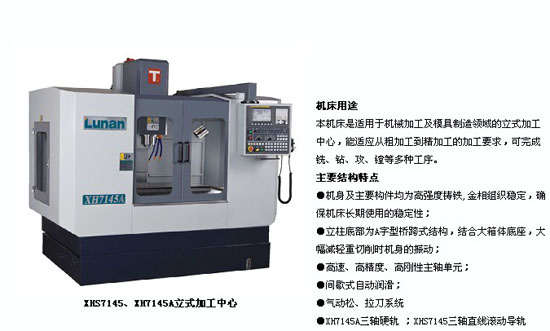

鲁南-立式加工中心XHS7145/XH7145A
主要配置
|
标准配置
|
选择配置
|
|
FANUC 0i mate-Mc数控系统
|
西门子802D、FANUC 0i Mc或三菱M64SM数控系统
|
|
16把斗笠式刀库
|
24把圆盘刀库
|
|
高刚性、高速主轴单元
|
第四轴
|
|
|
加长工作台1000 X450(XH7145A)
|
|
|
手持****
|
主要技术参数
|
项 目
|
单位
|
技术参数
|
|
|
XH7145A
|
XHS7145
|
||
|
X轴行程
|
mm
|
700
|
600
|
|
Y轴行程
|
mm
|
450
|
450
|
|
Z轴行程
|
mm
|
500
|
500
|
|
主轴鼻端至工作台面距离
|
mm
|
145-645
|
130-630
|
|
主轴中心至立柱导轨面距离
|
mm
|
460
|
485
|
|
快速移动（X/Y）
|
mm/min
|
12000
|
24000
|
|
快速移动（Z）
|
mm/min
|
10000
|
18000
|
|
切削进给速度
|
mm/min
|
1-5000
|
1-5000
|
|
工作台尺寸
|
mm
|
700X450
|
800 X450
|
|
工作台最大承重
|
kg
|
600
|
600
|
|
工作台T型槽(槽数/宽度/间距)
|
|
3/18/125
|
3/18/160
|
|
主轴最高转速
|
r/min
|
8000
|
8000
|
|
主轴电机功率
|
kw
|
5.5/7.5
|
5.5/7.5
|
|
主轴鼻端锥度
|
|
BT40
|
BT40
|
|
最大刀具直径
|
mm
|
Φ80
|
Φ80
|
|
刀具最大长度
|
mm
|
300
|
300
|
|
刀具最大重量
|
kg
|
6
|
6
|
|
使用气压
|
mpa
|
0.6
|
0.6.
|
|
机床重量
|
kg
|
3500
|
3500
|
|
外形尺寸
|
mm
|
2500X2000 X2450
|
2500X2000 X2450
|
