产品描述 |
特点：

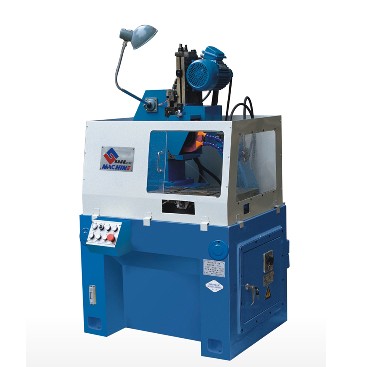

本机床具有磨头垂直快速进退、缓进磨削、砂轮修整自动补偿和工件液动进退等功能，加工精度稳定，生产效率高。
用途和适用范围：
本机床系生产游标卡尺的专用磨床，适用于成批大量生产。机床的适用范围较广，能磨削卡尺的外卡量面、内卡量面、尺框量面、内卡圆弧、外卡爪空刀槽、尺框外卡定刀面等加工面。如果配备其他专用夹具，还能扩大机床的用途，磨削加工除卡尺零件以外的各种零件的直面、平面、斜面和圆弧面。机床能进行周边磨削和端面磨削 |
|
主要技术规格 |
单位 |
GM-L165/40 |
|
最大磨削宽度 |
mm |
40 |
|
液压滑台最大行程 |
mm |
165 |
|
补偿拖板行程 |
mm |
55 |
|
主轴转速 |
rpm |
2800 |
|
十字拖板台面尺寸(L×W) |
mm |
500×380 |
十字拖板台面T形槽槽数
宽度 |
mm
mm |
5
12 |
主轴中心线至十字拖板台面
最大距离
最小距离 |
mm
mm |
285
150 |
磨头电动机功率
转速 |
kw
rpm |
2.2
2840 |
液压电动机功率
转速 |
kw
rpm |
0.55
1400 |
冷却电泵功率
转速
流量 |
kw
rpm
L |
0.12
960
25 |
|
机床外形尺寸 (L×W×T) |
mm |
1300×1570×1680 |
|
包装箱外形尺寸 (L×W×H) |
cm |
180×135×190 |
|
净重 |
kg |
约1000 |
|
随机附件 |
|
砂轮 |
1件 |
卸砂轮扳手 |
1套 |
|
双手扳手 |
2件 |
砂轮卡盘 |
1件 |
|
内六角扳手 |
3件 |
工具箱 |
1个 |
|
