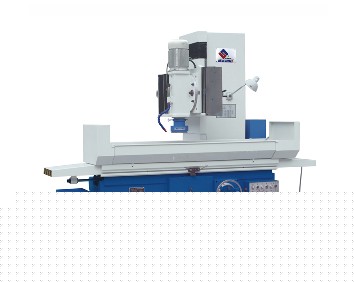

桂北-燕尾导轨磨床M7232-GM M7232X16-GM
|
产品描述 |
|
|
|
主要技术规格 |
单位 |
M7232-GM |
M7232×16-GM |
|
工作台 |
工作台工作台面尺寸 (宽×长) |
mm |
320×1000 |
320×1600 |
|
工作台T形槽槽数 |
|
3 |
3 |
|
工件最大负重(包括电磁吸盘) |
kg |
500 |
800 |
|
工作台行程 |
mm |
200-1100 |
200-1700 |
|
工作台速度(无级调速) |
m/min |
3-23 |
3-23 |
|
磨头 |
磨头磨头横向最大行程(手动及机动) |
mm |
550 |
550 |
|
磨头横向速度(机动) |
mm/min |
665 |
665 |
|
砂轮端面到工作台面的最大距离 |
mm |
400 |
400 |
|
磨头快速升降速度 |
mm/min |
310 |
310 |
|
碗形砂轮尺寸 (外径×最度×内径) |
mm |
ф150×50×ф32 |
ф150×50×ф32 |
|
砂轮转速 |
r/mim |
2890 |
2890 |
|
电机功率 |
设备总容量 |
KVA |
9 |
10 |
磨头电动机功率
转速 |
kW
r/min |
4
2890 |
4
2890 |
液压泵流量
转速 |
L/min
r/min |
96
960 |
96
960 |
叶片泵电机功率
转速 |
kW
r/min |
3
960 |
4
960 |
快速升降电动机功率
转速 |
kW
r/min |
0.37
1400 |
0.37
1400 |
快速横向电动机功率
转速 |
kW
r/min |
0.25
930 |
0.25
930 |
|
冷却泵电动机功率 |
kW |
0.12 |
0.12 |
|
冷却泵流量 |
L/min |
50 |
50 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
3000×1700×2300 |
4630×1700×2300 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
318×189×258 |
430×189×258 |
|
净重 |
kg |
约4500 |
约5400 |
|
