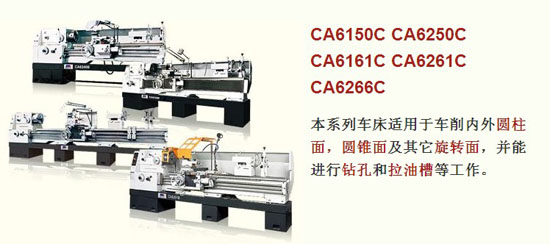

CA-C系列普通车床
| CA6150C | CA6250C | CA6161C | CA6261C | CA6266C | ||
| 床身上回转直径 | mm | φ500(20") | φ500(20") | φ610(24") | φ610(24") | φ660 |
| 刀架上回转直径 | mm | φ300(12") | φ300(12") | φ370(14 9/16 ") | φ370(14 9/16 ") | φ400 |
| 马鞍内回转直径×有效长度 | mm | φ720(28")×210 |
φ830 (32 2/3 ")×210 |
φ870×210 | ||
| 二顶尖间长度 | mm |
750/1000/ 1500/2000/3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/3000 (29"/40"/ 60"/118") |
| 床身宽度、硬度 | mm | 400 (15 19/25") and RC52 | 400 (15 19/25") and RC52 | 400 (15 19/25") and RC52 | 400 (15 19/25") and RC52 | 400 (15 19/25") and RC52 |
| 刀杆截面 | ||||||
| 主轴 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
| 主轴速度范围 | ||||||
| B | r/min |
10-1400 (24kinds) |
10-1400 (24kinds) |
10-1400 (24kinds) |
10-1400 (24kinds) |
10-1400 (24kinds) |
| C | r/min |
14-1250 (24kinds) |
14-1250 (24kinds) |
14-1250 (24kinds) |
14-1250 (24kinds) |
14-1250 (24kinds) |
| 主轴内孔及主轴头型式 | ||||||
| B | mm |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
| C | mm | φ104 D11 | φ104 D11 | φ104 D11 | φ104 D11 | φ104 D11 |
| 前主轴孔锥度 | ||||||
| B | mm | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) |
| C | mm | φ120 | φ120 | φ120 | φ120 | φ120 |
| 进给 |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
|
| 进给数量 | ||||||
| 主轴每转纵向进给 | ||||||
| 标准 | mm/r | 0.11-1.6 mm/r | 0.11-1.6 mm/r | 0.11-1.6 mm/r | 0.11-1.6 mm/r | 0.11-1.6 mm/r |
| 小进给 | mm/r | 0.028-0.11 mm/r | 0.028-0.11 mm/r | 0.028-0.11 mm/r | 0.028-0.11 mm/r | 0.028-0.11 mm/r |
| 加大进给 | mm/r | 1.76-6.4 mm/r | 1.76-6.4 mm/r | 1.76-6.4 mm/r | 1.76-6.4 mm/r | 1.76-6.4 mm/r |
| 公制螺纹范围 | mm |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
| 英制螺纹范围 |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
|
| 模数螺纹范围 |
0.25-48(module) (39kinds) |
0.25-48(module) (39kinds) |
0.25-48(module) (39kinds) |
0.25-48(module) (39kinds) |
0.25-48(module) (39kinds) |
|
| 径节螺纹范围 |
1/2-96D.P. (38kinds) |
1/2-96D.P. (38kinds) |
1/2-96D.P. (38kinds) |
1/2-96D.P. (38kinds) |
1/2-96D.P. (38kinds) |
|
| 床鞍纵向快速 | m/min | 4m/min | 4m/min | 4m/min | 4m/min | 4m/min |
| 横刀架行程 | mm | 320(12 1/2") | 320(12 1/2") | 420(16 4/24") | 420(16 4/24") | 420(16 4/24") |
| 小刀架移动行程 | mm | 140(5 1/2") | 140(5 1/2") | 140(5 1/2") | 140(5 1/2") | 140(5 1/2") |
| 床尾 | ||||||
| 床尾主轴最大行程 | mm | 150(5 29/32") | 150(5 29/32") | 150(5 29/32") | 150(5 29/32") | 150(5 29/32") |
| 床尾主轴直径 | mm | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") | φ75 (2 61/64") |
| 床尾主轴锥度 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | |
| 主电机 | kW | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) |
| 净重/毛重 | ||||||
| 750mm | kg | 2070/2410 | 2070/2820 | 2180/3000 | 2180/3000 | 2235 |
| 1000mm | kg | 2150/2830 | 2150/2940 | 2260/3200 | 2260/3200 | 2315 |
| 1500mm | kg | 2300/3050 | 2300/3160 | 2437/3400 | 2437/3400 | 2492 |
| 2000mm | kg | 2650/3490 | 2650/3600 | 2787/3800 | 2787/3800 | 2842 |
| 3000mm | kg | 3200/ | 3287/ | 3542 | ||
| 轮廓尺寸/包装尺寸 | ||||||
| 750mm |
2418×1037×1312 2600×1520×2010 |
2418×1037×1312 2600×1520×2010 |
2418×1130×1367 2600×1620×2010 |
2418×1130×1367 2600×1620×2010 |
2418×1130×1392 | |
| 1000mm |
2668×1037×1312 2850×1520×2010 |
2668×1037×1312 2850×1520×2010 |
2668×1130×1367 2850×1620×2010 |
2668×1130×1367 2850×1620×2010 |
2668×1130×1392 | |
| 1500mm |
3168×1037×1312 3350×1520×2010 |
3168×1037×1312 3350×1520×2010 |
3168×1130×1367 3350×1620×2010 |
3168×1130×1367 3350×1620×2010 |
3168×1130×1392 | |
| 2000mm |
3668×1037×1312 3850×1520×2010 |
3668×1037×1312 3850×1520×2010 |
3668×1130×1367 3850×1620×2010 |
3668×1130×1367 3850×1620×2010 |
3668×1130×1392 | |
| 3000mm | 4668×1130×1367/ | 4668×1130×1367/ | 4668×1130×1392 |
