FANUC 0i-mate-MD |
|
|
|
|
|
|
|
|

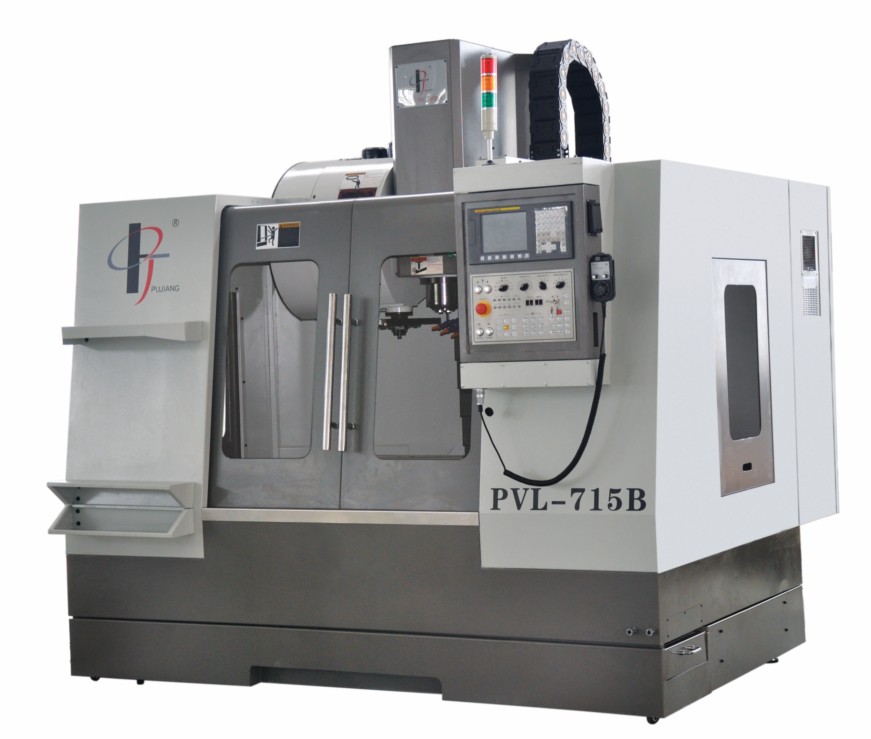

加工中心技术规格,基本配置
1:机床规格
|
主轴 |
机型 |
单位 |
XH715A |
XH715B |
XH716 |
|
主轴规格 |
|
NO.40/∮130 |
NO.40/∮150 |
NO.40/∮150 |
|
|
主轴特性 |
|
皮带转动 |
皮带转动 |
皮带转动 |
|
|
主轴转速 |
r.p.m |
8000 |
8000 |
8000 |
|
|
工作台 |
工作台面积 |
mm |
500X800 |
500X1000 |
600X1300 |
|
T型沟 |
mm |
3-18*144 |
5-18*90 |
5-18*100 |
|
|
作业面积 |
mm |
600X500 |
800X500 |
1000X600 |
|
|
容许荷重 |
kgs |
350 |
450 |
600 |
|
|
移动量及移动速度 |
X轴 |
mm |
600 |
800 |
1000 |
|
Y轴 |
mm |
500 |
500 |
600 |
|
|
Z轴 |
mm |
500 |
500 |
600 |
|
|
工作台至主轴端面距离 |
mm |
110-610 |
110-610 |
100-700 |
|
|
机身轨道至主轴中心线距离 |
mm |
560 |
560 |
655 |
|
|
快速移动 |
m/min |
XY:20/Z:15 |
XY:20/Z:15 |
XY:20/Z:15 |
|
|
切削进给移动 |
mm/min |
1-10000 |
1-10000 |
1-10000 |
|
|
自动刀具交换装置 |
刀把型式 |
|
BT-40 |
BT-40 |
BT-40 |
|
拉刀头型式 |
|
MAS P40T-1 45° |
MAS P40T-1 45° |
MAS P40T-1 45° |
|
|
刀具本数 |
pcs |
24 |
24 |
24 |
|
|
刀径容许最大直径(相邻) |
mm |
∮80 |
∮80 |
∮80 |
|
|
刀径容许最大直径(非相邻) |
mm |
∮150 |
∮150 |
∮150 |
|
|
刀把容许最大长度 |
mm |
300 |
300 |
300 |
|
|
刀把容许最大重量 |
kgs |
7 |
7 |
7 |
|
|
换刀机构 |
|
换刀臂式 |
换刀臂式 |
换刀臂式 |
|
|
选刀方式 |
|
最短路径选刀 |
最短路径选刀 |
最短路径选刀 |
|
|
马达 |
主轴用(连续/30分钟) |
kw |
5.5/7.5 |
7.5/11 |
11/15 |
|
X/Y/Z |
kw |
1.2/1.2/1.8 |
1.8/1.8/1.8 |
2.5/2.5/2.5 |
|
|
润滑用 |
kw |
0.05 |
0.05 |
0.05 |
|
|
切削用 |
kw |
0.9 |
0.9 |
0.9 |
|
|
其他 |
机械高度 |
mm |
2100 |
2100 |
2450 |
|
机械面积 |
mm |
2600X2300 |
2660X2300 |
3300X2600 |
|
|
机械重量 |
kgs |
6000 |
6500 |
7500 |
|
|
定位精度/重复定位 |
u |
0.015/0.01 |
0.015/0.01 |
0.015/0.01 |
|
|
循圆精度 |
300mm |
0.015 |
0.015 |
0.015 |
2:
主要配置:
|
床身 |
树脂砂铸件 |
|
滚珠丝杠 |
台湾银泰 |
|
滚珠丝杠螺母 |
台湾银泰 |
|
滚珠丝杠轴承 |
日本NSK |
|
联轴器 |
台德合资 |
|
线轨 |
德国力士乐 |
|
主轴 |
台湾罗翌 |
|
打刀机构 |
台湾增压打刀缸 |
|
中央润滑系统 |
河谷 |
|
切削冷却系统 |
台湾大流量冷却泵 |
|
轨道防护 |
台制不锈钢防护 |
|
机床防护 |
全罩式防护 |
|
系统 |
FANUC-0i |
|
刀库 |
台湾臻尙24T换刀臂式 |
|
气动系统 |
台湾金器 |
|
主轴冷却系统 |
瑞科 |
|
控制电气 |
施耐德 |
|
机床操作界面 |
独家采用不锈钢操作面板 |
