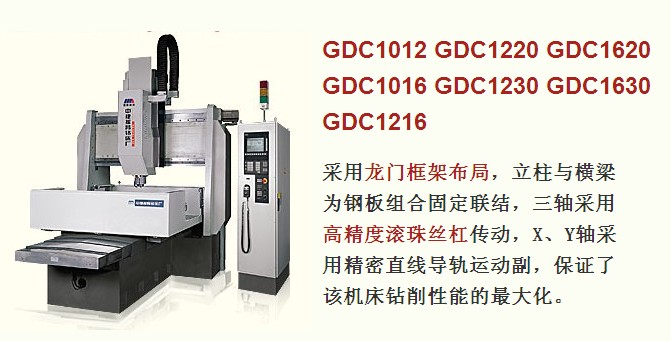

中捷-龙门数控钻GDC10/12/16系列
GDC系列机床采用龙门框架布局，立柱与横梁为钢板组合固定联结，三轴采用高精度滚珠丝杠传动，X、Y轴采用精密直线导轨运动副，保证了该机床钻削性能的最大化。
| GDC1012 | GDC1016 | ||
| 工作台 | |||
| 工作台有效尺寸 | mm | 1000×125 | 1000×1600 |
| 两立柱间距离 | mm | 1570 | 1570 |
| 允许最大荷重 | kg | 1500 | 1550 |
| 卡压螺孔尺寸(T形槽尺寸) | mm×N | M16×80 | M16×108 |
| 加工范围 | |||
| 工作台最大行程-X轴 | |||
| 不带刀库 | mm | 1250 | 1600 |
| 带刀库 | mm | 1150 | 1500 |
| 滑鞍马最大行程-Y轴 | mm | 1000 | 1000 |
| 主轴箱最大行程-Z轴 | mm | 400 | 400 |
| 主轴端面至工作台面距离 | |||
| 最大 | mm | 500 | 500 |
| 最小 | mm | 100 | 100 |
| 主轴 | |||
| 锥孔(7:24) | BT40 | BT40 | |
| 转数范围 | r/min | 40-2500 | 40-2500 |
| 最大输出扭矩 | N.m |
94 100 100 |
94 100 100 |
| 承受最大轴向抗力 | N | 8000 | 8000 |
| 主轴电机功率 | kW |
7 7.5(变频) 7.5 |
7 7.5(变频) 7.5 |
| 最大钻孔直径 | mm | φ32 | φ32 |
| 最大攻丝直径 | |||
| 铸铁 | mm | M24 | M24 |
| 碳钢 | mm | M20 | M20 |
| 进给 | |||
| 切削进给速度范围 | mm/min | 1-5000 | 1-5000 |
| 快速移动 | |||
| X轴 | m/min | 15 | 15 |
| Y轴 | m/min | 15 | 15 |
| Z轴 | m/min | 10 | 10 |
| 刀库 | |||
| 最大刀具长度 | mm | 300 | 300 |
| 形式 |
直排式 无 直排式 |
直排式 无 直排式 |
|
| 容量 | N | 10 | 10 |
| 机床定位精度 | |||
| 执行国家标准JB/T8771.4 | |||
| X轴 | mm | 0.032 | 0.042 |
| Y轴 | mm | 0.032 | 0.032 |
| Z轴 | mm | 0.022 | 0.022 |
| 重复定位精度 | |||
| 执行国家标准JB/T8771.4 | |||
| X轴 | mm | 0.018 | 0.018 |
| Y轴 | mm | 0.018 | 0.018 |
| Z轴 | mm | 0.012 | 0.012 |
| 机床重量 | kg | 8000 | 9000 |
| 数控系统 |
标准配置 西门子 802D 可选配置 西门子 802C 可选配置 法那克0i |
标准配置 西门子 802D 可选配置 西门子 802C 可选配置 法那克0i |
