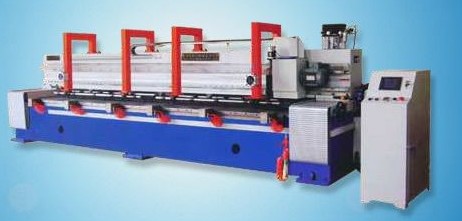

03款数控金属薄板开槽机系列
※性能特点：
对金属板进行折弯前的V型开槽，使折弯后的工件棱角分明，配合正确，外型美观。
通过开槽后的板材，可以住普通折弯机上用通用模具折出形状复杂的特殊型材。
本设备对工件夹紧采用自动气动夹紧装置，刀具进给采用PLC控制显示，大屏幕触摸式显示屏，刀架移动采用变频调速，操作方便可靠，加工定位精度好。双刀切削，生产效率高。
|
|
|
|
※主要技术参数： |
|
|
|
可开槽板材最大宽度
|
100-1200mm
|
|
可开槽板材最大长度
|
4000mm
|
|
最大开槽深度
|
3.5mm
|
|
可开槽板材最小厚度
|
0.6mm
|
|
横梁前后移动最大距离
|
1200mm
|
|
横梁前后移动最小分辨率
|
0.01mm
|
|
横梁移动速度
|
1450mm／min
|
|
刀架上下移动行程
|
0-100mm
|
|
刀架上下移动最小分辨率
|
0.01mm
|
|
刀架前后移动最大距离
|
4000mm
|
|
刀架移动速度
|
<50m／min
|
|
横粱移动电机功率
|
1.5kw
|
|
走刀架电机功率
|
2.2kw
|
|
4000mm长度内的直线度
|
0.1mm
|
|
v型槽距边最小距离
|
6mm
|
|
定位精度
|
±0.05mm
|
|
工作台高度
|
660mm
|
|
机器外型尺寸
|
5350×2350×1700mm
|
|
|
※03款数控金属薄板开槽机系列产品目录：
|
序号 |
型号 |
名称 |
名称 |
|
1 |
QKCO3-1200×3200 |
全自动 |
Automatic CNC |
|
2 |
QKCO3-1200×3200 |
二轴数控 |
Bi-Axis CNC |
|
3 |
QKCO3-1200×4000 |
全自动 |
Automatic CNC |
|
4 |
QKCO3-1200×4000 |
二轴数控 |
Bi-Axis CNC |
|
|
