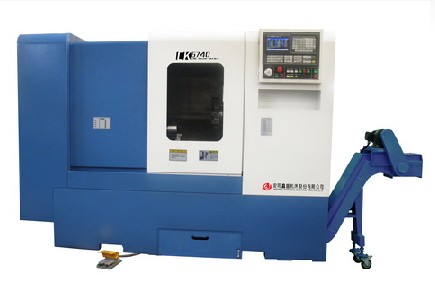

本机床属于半闭环控制系统的经济型斜床身数控车床,适宜加工各种形状复杂的轴、套、盘类零件,如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等的加工。该机床可以满足金属及有色金属高速切削的要求,在机床设计中对主轴及重切时的稳定性做出了重点强化设计,使得本精度为IT5-IT6,表面粗糙度(黑色金属)。作为通用性极高的机床,特别适用于精密零件的加工。工艺适应性、效率高、精度高、质量高。可广泛的适用于汽、摩、轴套等配件、航天、家电、液压气动、轴承、仪器仪表、五金阀门等制造业零件的批量加工,是理想的机械加工设备。
项目 |
|
|
单位 |
CK6740P |
CK6740 |
CK6750 |
最大回转直径 |
|
|
mm |
400 |
400 |
400 |
最大加工直径 |
|
|
mm |
360 |
250 |
390 |
床鞍上最大加工直径 |
|
|
mm |
220 |
250 |
320 |
最大加工长度 |
|
|
mm |
400 |
300 |
580 |
两顶尖距离 |
|
|
mm |
|
440 |
670 |
主轴头规格 |
|
|
|
A2-6 |
A2-5 |
A2-8 |
卡盘尺寸 |
|
|
inch |
8 |
6 |
10 |
主轴电机功率 |
|
|
kw |
11/15 |
11/15 |
15/18.5 |
主轴最高转速 |
|
|
|
3000r/min |
3000rpm |
2000rpm |
主轴孔直径 |
|
|
mm |
53 |
49 |
87 |
棒料通径 |
|
|
mm |
45 |
39 |
72 |
X轴伺服电机功率 |
|
|
kw |
1.5 |
1.5 |
1.5 |
X轴伺服电机扭矩 |
|
|
nm |
10 |
10 |
15 |
X轴极限行程 |
|
|
mm |
220 |
135 |
200 |
Z轴伺服电机功率 |
|
|
kw |
1.5 |
1.5 |
2.3 |
Z轴伺服电机扭矩 |
|
|
km |
10 |
10 |
15 |
Z轴极限行程 |
|
|
mm |
400 |
400 |
620 |
X\Z轴快速移动 |
|
|
m/min |
9月9日 |
9月15日 |
9月15日 |
X\Z轴连接方式 |
|
|
|
直联 |
直联 |
直联 |
刀位数 |
|
|
|
排刀式 |
8工位 |
8工位 |
旋向 |
|
|
|
工作台尺寸550*227mm |
液压刀塔(双向) |
液压刀塔(双向) |
标准刀柄尺寸 |
|
|
mm |
25*25 |
20*20 |
25*25 |
最大镗杆尺寸 |
|
|
mm |
40 |
32 |
32 |
套筒直径 |
|
|
mm |
无尾座 |
65 |
100 |
套筒行程 |
|
|
mm |
|
80 |
120 |
尾座最大行程 |
|
|
mm |
|
300 |
670 |
尾座套筒锥孔 |
|
|
|
|
莫式(morse)4# |
莫式(morse)4# |
外形尺寸 |
|
|
mm |
2180*1510*1390 |
2510*1490*1780 |
3680*1660*2010 |
重量 |
|
|
kg |
2500 |
3500 |
4500 |
定位精度 |
Z |
R |
mm |
0.013 |
0.013 |
0.016 |
|
|
B |
|
0.015 |
0.015 |
0.02 |
|
|
A |
|
0.032 |
0.032 |
0.04 |
定位精度 |
X |
R |
|
0.012 |
0.012 |
0.012 |
|
|
B |
|
0.013 |
0.013 |
0.013 |
|
|
A |
|
0.03 |
0.03 |
0.03 |
执行标准 |
|
|
|
JB/T 8324.1-96简式数控卧式车床精度 |
|
|
|
|
|
JB/T8324.1-96简式数控车床技术条件 |
|
|
