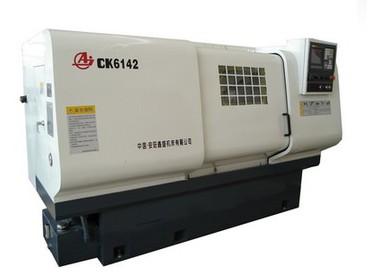

安阳-经济型数控卧式车床CK(J)6142/52系列
|
产品介绍：
|
|
CK6142/6152;CKJ6142/6152;为经济实用型数控车床系列。结构成熟、性能稳定、质量上乘、编程容易、操作简单、适用于各种形状复杂的轴、套、盘类零件的内外表面、圆锥面、圆弧面、各种螺纹甚至孔的钻、扩、铰序等车削加工，尤其适合于多品种、中小批零件的轮番加工。该系列机床万能性好、效率高、废品率低、一致性好，因而广泛应用于各种行业诸如汽车、石油、军工等的机械加工。
CK系列通过变频器及液压四档自动转换，主轴可实现全程分段无级调速；CKJ系列通过手动换挡，实现12级转速；CKP系列则采用变频及四档手动转换的分段无级调速形式。
|
项目 |
单位 |
CK6142 CKJ6142 |
CK6152 CKJ6152 |
|
床身上最大回转直径 |
mm |
420 |
520 |
|
刀架上最大回转直径 |
mm |
210 |
320 |
|
最大工件长度 |
mm |
500/750/1000/1500/2000/3000 |
500/750/1000/1500/2000/3000 |
|
最大车削长度 |
mm |
310/580/830/1330/1830/2830 |
310/580/830/1330/1830/2830 |
|
床身导轨宽度 |
mm |
400 |
400 |
|
主轴端部代号 |
|
A26 |
A28 |
|
卡盘(手动） |
mm |
Ф 200 |
Ф 250 |
|
卡盘(液压） |
mm |
Ф 200(8") |
Ф 250(10") |
|
卡盘(气动） |
mm |
Ф 200 |
Ф 250 |
|
主轴通孔直径 |
mm |
58 |
80 |
|
主轴前端锥孔 |
|
1:20/63 |
1:20/86 |
|
主轴转速级数及转速范围 |
|
CK6142自动四档 档内无级 27.5-2200r/min |
CK6152自动四档 档内无级 25-2000r/min |
|
|
|
CKJ6142 手动12级 35-1600r/min |
CKJ6152 手动12级 35-1600r/min |
|
|
|
CKP6142手动四档 档内无级 14-1600r/min |
CKP6152 手动四档 档内无级 14-1600r/min |
|
主轴中心距床身高 |
mm |
225 |
270 |
|
X/Z向最小进给增量 |
mm |
0.001/0.001 |
0.001/0.001 |
|
X/Z向快移速度 |
mm/min |
4000/6000 |
4000/6000 |
|
X向最大行程 |
mm |
300 |
300 |
|
刀架工位数 |
|
立式V4(标配) V6/H6(选配） |
立式V4(标配) V6/H6(选配） |
|
刀架转位时间 |
s |
2.4(V4) 2.2(V6) 1.6(H6) |
2.4(V4) 2.2(V6) 1.6(H6) |
|
刀架转位重复定位精度 |
"mm |
0.008 |
0.008 |
|
刀杆截面 |
mm |
□25 |
□25 |
|
尾座套筒直径 |
mm |
85 |
85 |
|
尾座套筒行程 |
mm |
150 |
150 |
|
尾座套筒锥孔 |
|
Morse 5 |
Morse 5 |
|
工件精度 |
|
IT6-IT7 |
IT6-IT7 |
|
工件表面粗糙度 |
μm |
Ra1.6 |
Ra1.6 |
|
执行标准 |
|
JB/T8324.1-96 简式数控卧式车床 精度 JB/T8324.2-96 简式数控卧式车床 技术条件 |
JB/T8324.1-96 简式数控卧式车床 精度 JB/T8324.2-96 简式数控卧式车床 技术条件 |
|
主电机功率 |
kw |
7.5 |
7.5 |
|
机床质量 |
kg |
2600 2900 3200 3600 4000 5200 |
2600 2900 3200 3600 4000 5200 |
|
机床长度 |
mm |
2630 2740 2990 3560 4040 5040 |
2630 2740 2990 3560 4040 5040 |
|
机床宽度 |
mm |
1500 |
1500 |
|
机床高度 |
mm |
1810 |
1810 |
|
