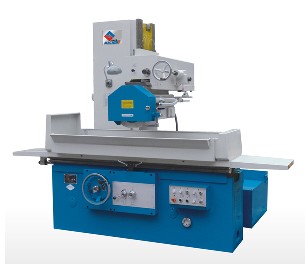

产品描述 |
机床采用磨头移动式结构，床身前后为整体式结构，整机刚性好；
工作台纵向移动和磨头横向移动均采用液压驱动，无级调速：横向进给也可以手动：
磨头垂直进给为手动，配有快速升降机构，能减轻劳动强度；
磨头采用内置式电机，结构紧凑，主轴刚性好，精度高：
主轴前端采用内柱外锥形滑动轴承，使用寿命长，维修方便：
机床运动经济济实用，操作方便．深受用户欢迎。 |
|
主要技术规格 |
单位 |
MQ7150-GM |
MQ7160-GM |
|
工作台 |
工作台面尺寸 (宽×长) |
mm |
320×1000 |
320×1000 |
|
最大磨削尺寸 (宽×长×高) |
mm |
500×l000×600 |
600×1000×600 |
|
工作台纵向移动量 (液动) |
mm |
200-1100 |
200-1100 |
|
工作台速度 (无级调速) |
m/min |
3-25 |
3-25 |
工作台T形槽槽数
宽度 |
mm |
3
18 |
3
18 |
|
工作台负载量 (含电磁吸盘) |
kg |
800 |
800 |
|
电磁吸盘尺寸 (宽×长) |
mm |
500×1000 |
600×1000 |
|
磨头 |
磨头横向最大移动量 |
mm |
630 |
630 |
磨头横向进给 (无级调速)
连续
断续 |
m/min
mm/次 |
0.8-3
3-30 |
0.8-3
3-30 |
手轮每转磨头进给量
垂直 |
mm |
0.5 |
0.5 |
|
垂直进给手轮最小刻度值 |
mm |
0.01 |
0.01 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
ф400×50×ф203 |
ф400×50×ф203 |
|
电机功率 |
电气设备总容量 |
KVA |
12 |
12 |
磨头电动机功率
转速 |
kw r/min |
7.5
1440 |
7.5
1440 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.008 |
300：0.008 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
3000×1675×2322 |
3000×1675×2322 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
261×187×260 |
261×187×260 |
|
净重 |
kg |
约4000 |
约4100 |
|
随机附件 |
|
电磁吸盘 |
1套 |
砂轮平衡心轴 |
1副 |
|
砂轮 |
2件 |
两用扳手 |
1副 |
|
砂轮修整器 (不附金刚钻) |
1套 |
地脚螺栓 |
2副 |
|
砂轮卡盘 |
2副 |
刮屑板 |
1件 |
|
机床垫铁 |
1套 |
砂轮平衡架 |
|
|
