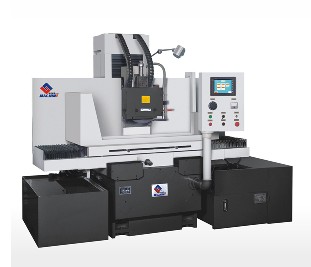

桂北-数控平面磨床M7130-713-7132-7140
|
产品描述 |
精度采用国际标准，采标先进；
采用拖板移动式布局，造型美观；
机床垂直和横向运动采用两轴联动数控系统控制，既可实现自动磨削循环，也可使用电子手轮进行手动操作；
垂直和横向交流伺服电机驱动精密滚珠丝杆传动，定位精度和重复定位精度高；
磨头垂直进给采用精密滚针导轨，进刀灵敏度高；
工作台纵向移动由独立液压站控制，可无级调速；
砂轮主轴采用进口精密角接触轴承，回转精度高；
机床热度变形小，自动化程度高，通过编程可实现工件的凹凸磨削。 |
|
主要技术规格 |
单位 |
MK7130×6/T |
MK713×8/T |
MK7132×8/T |
MK7140×8/T |
|
工作台 |
工作台面尺寸 (宽×长) |
mm |
300×600 |
300×800 |
320×800 |
400×800 |
|
磨削工件的最大尺寸 (宽×长×高) |
mm |
300×600×400 |
300×800×400 |
320×800×400 |
400×800×400 |
|
工作台纵向移动量 (液动) |
mm |
100- 700 |
100-900 |
100-900 |
100-900 |
|
工作台速度 (无级调速) |
m/mim |
3-22 |
3-22 |
3-22 |
3-20 |
工作台T形槽数
宽度 |
mm |
3
18 |
3
18 |
3
18 |
3
18 |
|
容许最大工件重量 (含电磁吸盘) |
kg |
280 |
375 |
400 |
500 |
|
电磁吸盘尺寸 (宽×长) |
mm |
300×600 |
300×800 |
320×800 |
400×800 |
|
拖板 |
横向进给(无级调速)
连续
断续 |
m/min
mm |
0.1～2
3 ～15 |
0.1～2
3～15 |
|
磨头 |
垂直进给电子手轮最小刻度值 |
|
0 005 |
0 005 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
ф350×40×ф127 |
ф400×50×ф127 |
|
电机功率 |
磨头电动机功率
转速 |
kW
r/min |
4
1440 |
7.5
1440 |
|
电气设备总容量 |
KVA |
12 |
16 |
|
工作精度 |
工件加工表面对基面的平行度 |
mm |
300 : 0.004 |
300 : 0.004 |
|
工件表面粗糙度 |
μm |
Ra 0.32 |
Ra0.32 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
2500×2020×2000 |
2850×2020×2310 |
2850×2020×2310 |
2850×2020×2310 |
|
净重 |
kg |
约2800 |
约3200 |
约3400 |
约3500 |
|
随机附件 |
|
电磁吸盘 |
砂轮平衡架 |
|
砂轮 |
拆卸螺母 |
|
砂轮修整器 |
内六角扳手 |
|
砂轮卡盘 |
水平调整螺栓 |
|
砂轮平衡心轴 |
|
|
