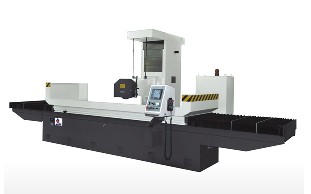

产品描述 |
本机床全面贯彻国家标准；
机床采用立柱移动式布局，造型美观：
机床程控采用经济型数控系统，通过小型可编程控制器控制伺服电机，实现垂直和横向轴进给自动控制。触摸屏可对所有的工艺参数进行设置并存储，对当前坐标、磨削过程和故障报警等工艺状态进行监视；能减轻劳动强度 提高工作效率
工作台纵向移动为液压传动，采用比例阀无级调速，采用独立液压站 热变形小：
主轴采用液体动静压轴承，轴承刚性好，回转精度高，磨削工件的表面粗糙度低。
工作台导轨及横向导轨粘贴聚四氟乙烯导轨软带，耐磨性好：
磨头垂直与横向进给均采用精密滚珠丝杠 进刀灵敏度高；
本机床具有充退磁装置 便于装卸工件；
机床运动平稳、精度稳定、性能可靠、操作方便、噪音低。 |
|
主要技术规格 |
单位 |
M7180×16/LCK |
M7180×20/LCK |
|
工作台 |
工作台尺寸 (宽×长) |
mm |
800×1600 |
800×2000 |
|
磨削工件的最大尺寸 (宽×长×高) |
mm |
800×1600×600 |
800×2000×600 |
|
工作台纵向移动量 (液动) |
mm |
300 —1700 |
300-2100 |
|
工作台速度 (无级调速) |
m/min |
5—25 |
5-25 |
|
电磁吸盘尺寸 (宽×长) |
mm |
800×800 (两块) |
800×l000 (两块) |
|
最大承载量 (包括电磁吸盘) |
kg |
1977 |
2470 |
|
磨头 |
砂轮中心至台面距离 |
mm |
225—825 |
225—825 |
磨头最大移动量横向 (手动及自动)
垂直 (手动及自动) |
mm
mm |
850
600 |
850
600 |
磨头横向进给 (无级调速)
连续
断续 |
m/min
mm/次 |
0.5—3
3—30 |
0.5—3
3—30 |
电子手轮每转磨头进给量
横向 (×1倍率)
垂直 (×1倍率) |
mm
mm |
0.5
0.5 |
0.5
0.5 |
|
横向进给手轮最小刻度值 |
mm |
0.005 |
0.005 |
|
垂直进给手轮最小刻度值 |
mm |
0.005 |
0.005 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
ф450×50×ф203 |
ф450×50×ф203 |
|
电机功率 |
液压泵流量 |
L/min |
135 |
135 |
|
设备总容量 |
KVA |
28 |
28 |
磨头电动机功率
转速 |
KW |
15 |
15 |
|
r/min |
1460 |
1460 |
液压泵电动机功率
转速 |
KW |
11 |
11 |
|
r/min |
1440 |
1440 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
300：0.005 |
|
表面粗糙度 |
um |
Ra0.63 |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
6010×3100×2545 |
6410×3100×2545 |
|
机床净重 |
kg |
约11000 |
约11500 |
|
随机附件 |
|
电磁吸盘 |
1套 |
砂轮 |
2件 |
|
砂轮修整器 (不附金刚钻) |
1套 |
砂轮卡盘 |
2副 |
|
砂轮平衡心轴 |
1副 |
砂轮平衡架 |
|
|
地脚螺栓 |
4副 |
两用扳手 |
1副 |
|
机床垫铁 |
1套 |
|
|
|
