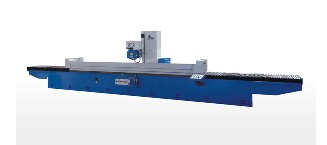

产品描述 |
床身导轨采用整体式结构，刚性好，工作台纵向精度高；
工作台纵向移动和磨头横向移动为液压驱动，无级调速；
磨头采用内置式电机，结构紧凑，刚性好，精度高；
主轴前端采用内柱外锥形骨动轴承，使用寿命长，维修方便；
磨头垂直进给为手动，配有快速升降机构，能减轻劳动强度，提高工作效率；
工作台导轨粘导轨软带，耐磨性好，能耗低；
采用独立液压站，自动润滑系统，外形整洁、美观；
拖板给导轨粘贴导轨软带，进刀灵敏度高；
配有充退磁装置，便于装卸工件；
机床运行平稳、性能可靠、噪音低、操作方便。 |
|
主要技术规格 |
单位 |
M7132×30A-GM |
M7132×40A-GM |
|
工作台 |
工作台尺寸 (宽×长) |
mm |
320×3000 |
320×4000 |
|
最大磨削尺寸 (宽×长×高) |
mm |
320×4000×400 |
320×4000×400 |
|
工作台纵向移动量 (液动) |
mm |
200-3100 |
200-4100 |
|
工作台速度 (无级调速) |
m/min |
3-25 |
3-25 |
工作台T形槽数
宽度 |
mm |
3
18 |
3
18 |
|
工作台负载量 (含电磁吸盘) |
kg |
1497 |
1996 |
|
电磁吸盘尺寸 (宽×长) |
mm |
320×(1500×2) |
320×(2000×2) |
|
磨头 |
磨头最大移动量
横向 (手动及液动)
垂直 (手动及电动) |
mm |
430
400 |
430
400 |
磨头横向进给 (无级调速)
连续
断续 |
mm
mm |
0.8-3.5
3-20/stroke of table |
0.8-3.5
3-30/stroke of table |
手轮每转磨头进给量
垂直 |
mm
mm |
3
0.175 |
3
0.5 |
|
垂直进给手轮最小刻度值 |
mm |
0.5 |
0.5 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
φ400×50×φ203 |
φ400×63×φ203 |
|
磨头快速升降速度 |
mm/min |
310 |
310 |
|
电机功率 |
液压泵流量 |
L/min |
100 |
159 |
|
电气设备总容量 |
KVA |
20 |
25 |
磨头电动机功率
转速 |
Kw
r/min |
7.5
1440 |
9
1440 |
液压泵电动机功率
转速 |
Kw
r/min |
7.5
1440 |
11
1460 |
|
|
快速升降电动机功率
转速 |
Kw
r/min |
0.37
1400 |
0.37
1400 |
|
冷却泵流量 |
L/min |
100 |
100 |
冷却泵电动机功率
转速 |
kVA
r/min |
0.25
3000 |
0.25
3000 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.008 |
300：0.008 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
8350×1786×2280 |
10310×1786×2280 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
685×206×285 |
885×210×285 |
|
机床净重 |
kg |
约11000 |
约13000 |
|
随机附件 |
|
电磁吸盘 |
1套 |
砂轮平衡架 |
|
|
砂轮 |
2件 |
两用扳手 |
1件 |
|
砂轮修整器 (不附全刚钻) |
1套 |
地脚螺栓 |
4副 |
|
砂轮卡盘 |
2副 |
刮屑板 |
1副 |
|
砂轮平衡心轴 |
1副 |
机床垫铁 |
|
|
