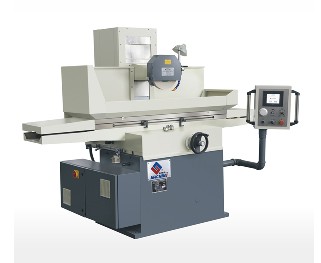

产品描述 |
本机床结构合理，质量可靠，操作简易，维修方便，具有较高的性价比；
采用拖板移动式结构，工作台纵向液压驱动，具有自润滑系统；
砂轮主轴采用整体滚动止推式套筒结构；承载能力好，回转精度高；
采用伺服数字控制，双轴联动，磨头配置砂轮修整器；
本机适用于数控教学，磨削钢件、铸件和有色金属等多种材料平面，通过砂轮修整可磨削简单成形面。 |
|
主要技术规格 |
单位 |
M7130/TS |
|
工作台 |
工作台台面尺寸 (宽×长) |
mm |
300×1000 |
|
磨削工件的最大尺寸 (宽×长×高) |
mm |
300×l000×400 |
|
工作台纵向移动量 (液动) |
mm |
200—1050 |
|
工作台移动速度 (无级调速) |
m/min |
2-23 |
|
工作台T形槽槽数／宽度 |
mm |
3/18 |
|
容许磨削工件的最大重量 (含电磁吸盘) |
kg |
308 |
|
电磁吸盘尺寸 (宽×长) |
mm |
300×680 |
|
磨头 |
砂轮中心至台面距离 |
mm |
150-550 |
|
工作台 (拖板)横向行程 |
mm |
340 |
|
拖板横向进给量 (无级调速) |
mm |
0.005-8 |
|
横向进给手轮每转进给量 |
mm |
4.0 |
|
手轮每格刻度值 |
mm |
0.02 |
|
拖板快速移动速度 (无级可调) |
mm/min |
0-2800 |
|
磨头快速移动的速度 |
mm/min |
240 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
ф300×40×ф75 |
|
电机功率 |
磨头电机功率 |
kW |
4.0 |
|
转速 |
r/min |
1400 |
|
液压泵电机功率 |
kW |
2.2 |
|
转速 |
r/min |
960 |
|
液压泵流量 |
L/min |
32 |
|
电气设备总容量 |
KVA |
10 |
|
工作精度 |
工件加工表面对基面的平行度 |
mm |
300：0.005 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
|
整机参数 |
外形尺寸 (长×宽×高) |
mm |
2480×1680×1750 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
315×185×215 |
|
净重 |
kg |
约2000 |
|
随机附件 |
|
电磁吸盘 |
1套 |
砂轮修整器 (不附金刚笔) |
1套 |
|
砂轮平衡轴 |
1副 |
机床脚垫 |
1套 |
|
砂轮 |
2件 |
砂轮卡盘 |
2副 |
|
砂轮平衡架 |
1套 |
随机工具 |
1套 |
|
