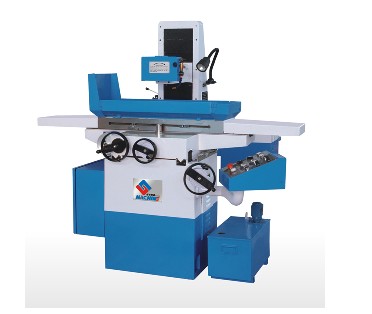

产品描述 |
机床操作轻便简单、精度高、性能稳定、维修方便；工作台换向无冲击；
横向和纵向采用伺服电机驱动，能耗仅为液动的20%
纵向移动采用无触点电子数字逻辑控制器控制伺服电机驱动工作台，具有寿命长、工作可靠的特点；
磨头主轴轴承采用精密滚动轴承，刚性好，磨削效率高。 |
|
主要技术规格 |
单位 |
GM-D200 |
|
工作台 |
工作台台面尺寸 (宽×高) |
mm |
200×460 |
|
磨削工件的最大尺寸 (宽×长×高) |
mm |
200×460×300 |
|
工作台纵向移动量 (电动) |
mm |
520 |
|
工作台横向移动量 |
mm |
280 |
工作台T形槽槽数
宽度 |
mm |
1
14 |
|
永磁吸盘尺寸 (宽×长) |
mm |
200×460 |
|
磨头 |
砂轮中心至台面的距离 |
mm |
100-400 |
|
磨头垂直最大移动量 |
mm |
400 |
手动每转磨头进给量
横向
垂直 |
mm
mm |
4
2 |
|
横向进给手轮最小刻度值 |
mm |
0.02 |
|
垂直进给手轮最小刻度值 |
mm |
0.01 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
φ200×16×φ31.75 |
|
电机功率 |
电气设备总容量 |
KVA |
1.95 |
磨头电机功率
转速 |
KW
r/min |
1.5
2850 |
|
冷却泵电动机功率 |
W |
50 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300:0.010 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
1660×1350×1700 |
|
包装箱外形尺寸 (长×宽×高) |
cm |
178×134×187 |
|
净重 |
kg |
约1000 |
|
随机附件 |
|
永磁吸盘 |
1套 |
砂轮平衡轴 |
1副 |
|
砂轮 |
1件 |
卸砂轮扳手 |
1副 |
|
砂轮修整器 (不附金刚钻) |
1套 |
开口扳手 |
3副 |
|
砂轮卡盘 |
1副 |
脚垫盘 |
3件 |
|
砂轮平衡架 |
1套 |
工具箱 |
1件 |
|
