产品描述 |

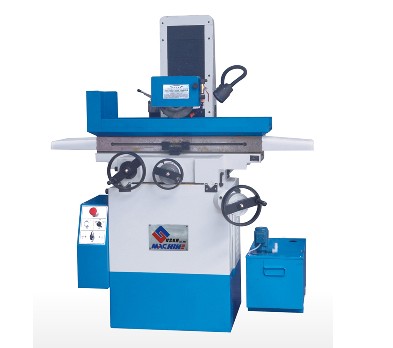

本系列卧轴矩台手术平面磨床，结构紧凑，性能优良，可磨削各种平面或通过砂轮修形进行复杂成形成的磨削，适宜于不需机动进刀的磨削加工，适用于磨削钢件、铸铁及有色金属等多种材料平面。具有操作方便、灵活可靠、精度稳定、刚性好、热稳定性好、噪音低、维护保养方便等特点。
GM-Y250是在GM-250机型的基础上改进设计的产品，工作台纵向为流动传动、横向及磨头升降为手动。 |
|
主要技术规格 |
单位 |
GM-250 |
GM-Y250 (液动) |
|
工作台 |
工作台纵向移动量 |
mm |
520 |
500 |
|
工作台横向移动量 |
mm |
280 |
250 |
|
工作台台面尺寸 (宽×高) |
mm |
250×500 |
250×500 |
|
最大磨削尺寸 (宽×长×高) |
mm |
250×500×300 |
250×500×300 |
工作台T形槽槽数
宽度 |
mm |
1
14 |
1
14 |
|
永磁吸盘尺寸 (宽×长×高) |
mm |
250×500 |
250×500 |
|
磨头 |
砂轮中心至台面距离 |
mm |
100-400 |
100-400 |
|
磨头垂直最大移动量 |
mm |
400 |
400 |
手轮每转磨头进给量
横向
垂直 |
mm
mm |
4
2 |
4
2 |
手柄每转磨头进给量
横向
垂直 |
mm
mm |
4
2 |
4
2 |
|
横向进给手轮最小刻度值 |
mm |
0.02 |
0.02 |
|
垂直进给手轮最小刻度值 |
mm |
0.01 |
0.01 |
|
砂轮尺寸 (外径×宽度×内径) |
mm |
φ200×16×φ31.75 |
φ200×16×φ31.75 |
|
电机功率 |
电气设备总容量 |
KVA |
1.5 |
1.5 |
磨头电机功率
转速 |
KW
r/min |
1.5
2850 |
1.5
2850 |
|
液压泵电机功率 |
KW |
|
1.1 |
冷却泵电动机功率
流量 |
W
L/min |
50
12 |
50
12 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.010 |
300:0.010 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
1600×1100×1600 |
1600×1100×1600 |
|
包装箱外形尺寸 (长×宽×高) |
Cm |
176×130×190 |
176×130×190 |
|
净重 |
kg |
约850 |
约1150 |
|
随机附件 |
|
永磁吸盘 |
1套 |
砂轮平衡轴 |
1副 |
|
砂轮 |
2件 |
卸砂轮扳手 |
1副 |
|
砂轮修整器 (不附金刚钻) |
1套 |
开口扳手 |
3副 |
|
砂轮卡盘 |
2套 |
脚垫盘 |
3件 |
|
砂轮平衡架 |
1套 |
工具箱 |
1件 |
|
