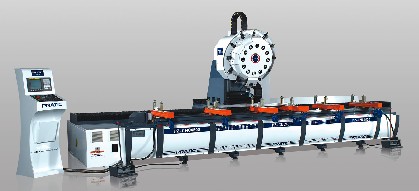

铝铜型材加工中心PZ-CNC3500
铝铜型材加工设备
该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心。适用于各种长度的铝铜型材、PVC、型钢等金属加工。
快速运动 RAPID MOVEMENT
三轴采用高精度直线导轨和滚珠丝杆，运行快速顺畅。
多功能加工 MULTI FUNCTIONS
一次装夹可以同时完成钻孔、铣削、倒角、攻牙等多功能加工。
高精度加工 HIGH PRECISION PROCESSING
采用独特的栋梁式立柱结构，可确保定位的高精度。
不间断加工 NON-STOP PROCESSING
短料可以做机械不停歇多段加工。
 高效率加工实例 |
 五面加工 |
 高精度线性定位板 |
 型钢加工实例 |
 半干式冷却系统 |
 CNC专用操作系统 |
 快速型刀库 |
 铝材加工实例 |
产品技术参数
| 型号 | Type | PZ-CNC3500 | PZ-CNC4500 | PZ-CNC5500 | PZ-CNC6500 |
| 行程 | stroke | ||||
| X轴行程 | stroke for X axis | 3500mm | 4500mm | 5500mm | 6500mm |
| Y轴行程 | stroke for Y axis | 450mm | 450mm | 450mm | 450mm |
| Z轴行程 | stroke for Z axis | 450mm | 450mm | 450mm | 450mm |
| 主轴 | spindle | ||||
| 主轴转速 | spindle speed | 12000rpm | 12000rpm | 12000rpm | 2000rpm |
| 主轴锥孔 | spindle taper | BT30 | BT30 | BT30 | BT30 |
| 刀库 | tools | ||||
| 刀库形式 | tool changer format | 转塔式TURRET | 转塔式TURRET | 转塔式TURRET | 转塔式TURRET |
| 拉钉形式 | pull studs format | 45° | 45° | 45° | 45° |
| 刀库容量 | capacity of tools magazine | 12PCS | 12PCS | 12PCS | 12PCS |
| 相邻换刀时间 | tool change time | 2ses | 2ses | 2ses | 2ses |
| 移动速度 | moving speed | ||||
| X轴移动 | X moving speed | 60m/min | 60m/min | 60m/min | 60m/min |
| Y/Z轴移动 | Y/Z moving speed | 28/28m/min | 28/28m/min | 28/28m/min | 28/28m/min |
| X/Y/Z进给速度 | X/Y/Z feeding speed | 15000mm/min | 15000mm/min | 15000mm/min | 15000mm/min |
| 马达功率 | power of motor | ||||
| 主轴驱动马达 | spindle driven motor | 5.5kw/7.5Hp | 5.5kw/7.5Hp | 5.5kw/7.5Hp | 5.5kw/7.5Hp |
| X/Y/Z驱动马达 | X/Y/Z driven motor | 2.0kw/1.5kw/1.5kw | 2.0kw/1.5kw/1.5kw | 2.0kw/1.5kw/1.5kw | 2.0kw/1.5kw/1.5kw |
| 润滑冷却系统 | lubricating system and cooling system | ||||
| 润滑系统 | lubricating system | 自动润滑Automative lubricating | 自动润滑Automative lubricating | 自动润滑Automative lubricating | 自动润滑Automative lubricating |
| 冷却系统 | cooling system | 雾化冷却Spraying cooling system | 雾化冷却Spraying cooling system | 雾化冷却Spraying cooling system | 雾化冷却Spraying cooling system |
| 精确度 | precision | ||||
| X轴定位精度 | position precision for X axis | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| Y/Z定位精确 | position precision for Y/Z axis | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| 重复定位精度（X/Y/Z） | repeating position(X/Y/Z) | ±0.01mm | ±0.01mm | ±0.01mm | ±0.01mm |
| 机械规格 | size of machine | ||||
| 气压需求 | air Pressure | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 |
| 操作系统 | operation system | MITSUBISHI/FANUC | MITSUBISHI/FANUC | MITSUBISHI/FANUC | MITSUBISHI/FANUC |
| 高度 | height | 2500mm | 2500mm | 2500mm | 2500mm |
| 占地面积 | area | 5500mmx2000mm | 6500mmx2000mm | 7500mmx2000mm | 8500mmx2000mm |
| 重量 | weight | 4500kg | 5000kg | 5500kg | 6000kg |
