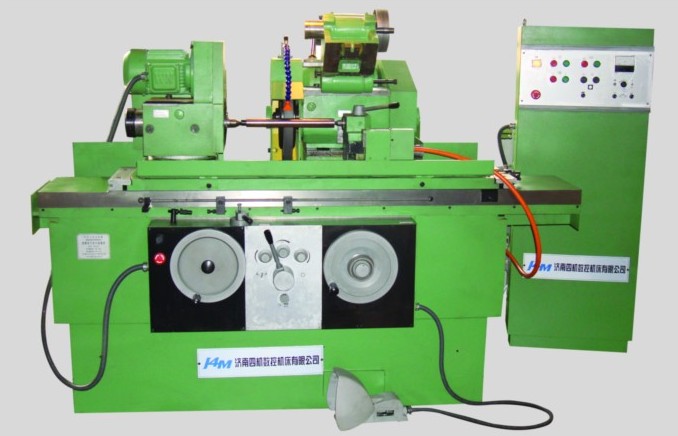

济四--高精度万能外圆磨床MG1420
| 产品特点： |
●本机床适用于中小型精密轴类及盘类零件的外圆及内孔圆柱面、圆锥面及端面的高精度磨削加工； ●机床工作台、头架、砂轮架等部件均能回转一定角度； ●工作台运动、砂轮架进退既可液动亦可手动； ●横进及床身导轨均采用减摩涂层技术，有效去除低速爬行现象，并且涂层有良好吸震效果，大大提高磨削加工精度； ●头架主轴与砂轮主轴轴承采用整体大锥度成形油楔动压轴承结构，具有回转精度高、刚性大、温升低的特点； ●头架电机采用交流变频无级调速； ●尾架采用预加负荷滚动直线导轨结构，并具有微调锥度功能。 |
| 技术规格： |
最大磨削直径x长度mm 200x500 200x750 最小磨削直径mm 5 5 磨削孔径范围mm 13～80 13～80 最大磨削孔深mm 125 125 中心高x顶尖距mm 140x520 140x770 工件最大重量kg 50 50 回转角度（度） 工作台 +7.5 -5.5 +7.5 -5.5 砂轮最大外径x厚度mm 400x50 400x50 电机功率（kw） 主电机 3 3 总容量 5.175 5.175 重量（T) 净重 2.6 2.9 毛重 2.9 3.3 外形尺寸 （长×宽×高）mm 1900×1400×1250 2370×1400×1250 包装箱尺寸 （长×宽×高）mm 2080×1800×1860 2720×1800×1860 |
| 工作精度： |
圆度mm 0.0005 0.0005 圆柱度mm 0.002 0.002 表面粗糙度Ramm 0.02 0.02 |
