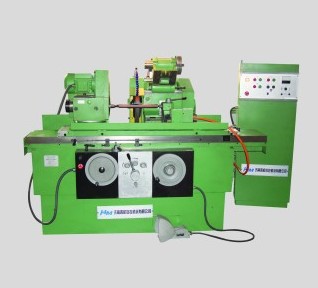

●本机床适用于中小型精密轴类零件的外圆及内孔圆柱面、圆锥面的高精度磨削加工。
●机床工作台、头架、砂轮架等部件均能回转一定的角度。
●工作台、砂轮架进退除手动外，还可以液压驱动，并具有各种范围工件切人半自动和纵磨半自动定程磨削功能。
●头架采用头架主轴和砂轮架主轴轴承采用整体大锥度成形油楔动压轴承结构，具有回转精度高、刚性大、温升低等优点

●尾架采用预加负荷滚动直线导轨结构，并且具有微调锥度功能。
技术规格
中心高　　　　　　　　　　　140mm
顶尖距　　　　　　　　　　　585mm
最大磨削直径                200mm
最大磨削长度                500mm
磨削孔径范围                Φ13-Φ80mm
最大磨削孔深                125mm
最大工件重量                30kg
最大砂轮尺寸                Φ400×Φ203×50mm
砂轮线速度                  35m/s   22m/s
砂轮架电机功率              3kw
电机总功率                  5.075kw
机床外形尺寸　　　　　　　　1910×1510×1470mm
工作精度
外圆圆度                    0.001mm
内圆圆度                    0.0015mm
外圆圆柱度                  0.002mm
外圆表面粗糙度              Ra0.01um
内圆表面粗糙度              Ra0.01um
