工作台面积（宽×长）:



320×1320 mm

工作台T形槽（槽数-宽度*间距）:



3-18×70 mm

工作台承载工件最大重量:



500 Kg

工作台行程（纵/横/垂）（手动）:



700/255/320 mm

工作台行程（纵/横/垂）（机动）:



680/240/300 mm

主轴锥孔:



7：24 ISO50

刀柄形式:



XT50

主轴转速:



18级30-1500

主轴电机功率:



5.5 Kw

工作台回转角度:



±45°

卧主轴中心线到工作台面距离:



30-350 mm

床身垂直导轨面至工作中心线距离:



215～470 mm

进给速度范围（纵、横/垂）:



18级23.5-1180/8-394 mm/min

快速进给 （纵、横/垂）:



2300/770 mm/min

进给电机功率:



1.5 Kw

数显分辨率:



0.005 mm

机床重量(约):



2650 Kg

机床外型尺寸(长×宽×高):



2294×1770×1665 mm

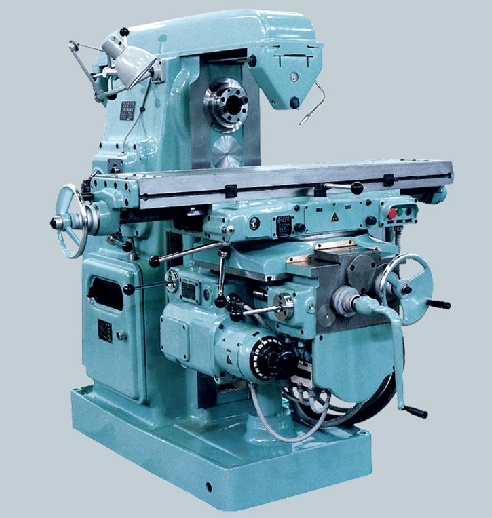

X6132A/1数显万能升降台铣床由床身、底座、升降台、工作台、悬梁、数显装置、主传动及变速、进给传动和电器部分组成。其主要特点如下：    1、工作台沿床鞍移动实现纵向运动；床鞍沿升降台移动实现横向运动；其垂向运动由升降台沿床身导轨移动实现.    2、机床具有基础铸件钢性好，能承受重负荷切削.    3、主轴传动和进给传动均采用18级齿轮变速，具有较宽的变速范围和很宽的加工范围。    4、机床电气控制贯彻了国家GB5226.1-2002标准，提高了安全性和可靠性。    5、机床通用性强、互换性好，可以配置分度头、圆工作台、镗刀架、铣夹头等附件，进一步扩大机床加工范围.    6、容易磨损的部分都有消除间隙的调整装置。保证机床的精度和工作平稳.    7、该机床在纵、横两个方向配置成都光电所数显装置，使机床具有位移数字显示，可以提高加工精度和生产效率。
