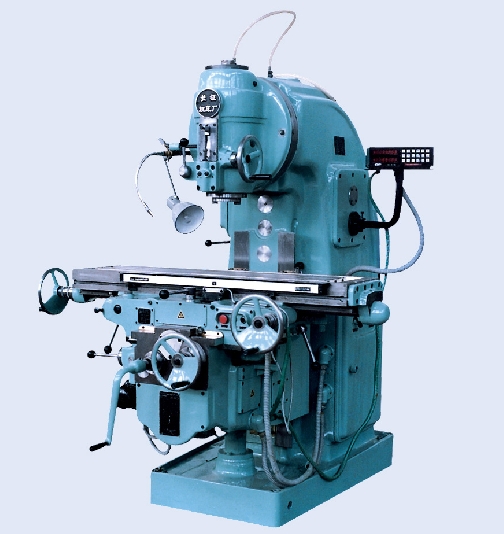

长征-数显立式升降台铣床X5032/1

工作台面积（宽*长）:

工作台T形槽（槽数-宽度*间距）:

320*1320 mm

3-18*70 mm

工作台承载工件最大重量:

500 Kg

工作台行程（X/Y/Z）（手动）:

700/255/350 mm

工作台行程（X/Y/Z）（机动）:

680/240/330 mm

主轴锥孔:

7：24 ISO50

刀柄形式:

XT50

主轴转速:

18级30-1500 r/min

主轴电机功率:

7.5 Kw

立铣头最大回转角度:

±45°

手动垂直行程:

套筒70 mm

立主轴端面到工作台面距离:

60-410 mm

立主轴中心线到床身导轨距离:

350 mm

进给速度范围（X/Y/Z）:

18级23.5-1180/15-786/8-394 mm/min

快速进给（X/Y/Z）:

2300/1540/770 mm/min

进给电机功率:

1.5 Kw

数显分辨率:

0.005 mm

机床重量(约):

2800 Kg

机床外型尺寸(长×宽×高):

2294×1770×1904 mm

X5032/1数显立式升降台铣床由床身、底座、升降台、工作台、立铣头、数显装置、主传动及变速、进给传动和电器部分组成。其主要特点如下：

1.工作台沿床鞍移动实现纵向运动；床鞍沿升降台移动实现横向运动；其垂向运动由升降台沿床身导轨移动实现。

2.机床具有基础铸件钢性好，能承受重负荷切削。

3.主轴传动和进给传动均采用18级齿轮变速，具有较宽的变速范围和很宽的加工范围。

4.机床电气控制贯彻了国家GB5226.1-2002标准，提高了安全性和可靠性。

5.机床通用性强、互换性好，可以配置分度头、圆工作台、镗刀架、铣夹头等附件，进一步扩大机床加工范围。

6.容易磨损的部分都有消除间隙的调整装置。保证机床的精度和工作平稳。

7.该机床在纵、横两个方向配置成都光电所数显装置，使机床具有位移数字显示，可以提高加工精度和生产效率。
