沈一机床-VMC650m高速五轴加工中心

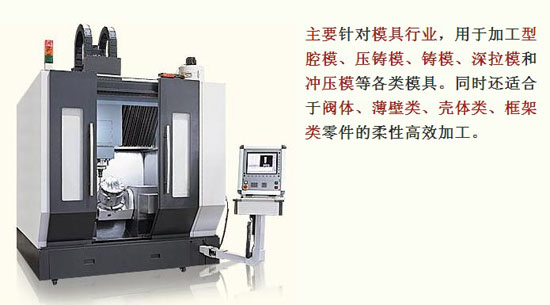

VMC650m高速五轴加工中心是我公司自主研发的一款新产品，主要针对模具行业，用于加工型腔模、压铸模、铸模、深拉模和冲压模等各类模具。同时还适合于阀体、薄壁类、壳体类、框架类零件的柔性高效加工。本机标配为三轴，还可以选配两轴工作台，实现五轴加工，工件可以在一次装夹后自动连续完成多个平面的高速铣、镗、钻、铰、攻丝等多种加工工序，可以加工叶轮、叶片等具有复杂曲面的零件。整机采用龙门动横梁式结构，直线轴采用丝杠电机直联技术，具有高速度、高加速度和高刚性的特点。它不仅具有在单位时间内实现高速切削的性能，而且可使被加工零件获得高精度和高表面粗糙度，在某些工艺上可实现以铣代磨。
门式框架结构，整机有很好的动、静刚度；
机床主要部件经有限元分析，结构合理，有很好动态性能；
整机全封全防，切削采用微量润滑技术(MQL)，并配有油雾吸收装置，安全环保；
直线轴快移速度可达40m/min，加速度达到1g，能高速、高精地加工复杂曲面；
可配刀具检测装置，可以在线检测刀具磨损、折断等故障，提高加工精度，避免更大的损失；
整机结构紧凑，占地面积小；
采用Heidenhain iTNC530数控系统，该系统有程序预读、前馈控制等功能，能快速、高效地处理刀具轨迹。
| VMC650m | ||
| 工作台 | ||
| 三轴(标配) | ||
| 长×宽 | mm | 900×600 |
| 最大承重 | kg | 800 |
| 五轴(选配) | ||
| 台面直径 | mm | 400 |
| 摆动角度 | ° | ±120 |
| 转动角度 | ° | n×360 |
| 摆动速度 | rpm | 20 |
| 转动速度 | rpm | 25 |
| 摆动/转动精度 | arcsec | ±5 |
| 工作范围 | ||
| X | mm | 600 |
| Y | mm | 560 |
| Z | mm | 450 |
| 轴移动 | ||
| X, Y, Z 轴加速度 | m/s2 | 10 |
| X, Y, Z 轴快移速度 | m/min | 40 |
| 精度 | ||
| 定位精度X/Y/Z轴 | mm | 0.008 |
| 重复定位精度X/Y/Z轴 | mm | 0.005 |
| 主轴 | ||
| 形式 | 电主轴 | |
| 最大速度 max. | rpm | 24000 |
| 最大功率(100%/60%) | kW | 29/32 |
| 最大扭矩(100%/60%) | Nm | 67/75 |
| 主轴锥孔 | HSK 63 A | |
| 数控系统 | ||
| Heidenhain | iTNC 530 | |
| Pick-up刀库 | ||
| 刀具数量 | 20 | |
| 锥柄形式 | HSK 63A | |
| 刀具直径(满刀/邻位空刀) | mm | 75/120 |
| 最大刀具长度 | mm | 250 |
| 最大刀具重量 | 8 | |
| 换刀时间T-T/C-C | s | 4-6 |
| 外冷 | ||
| 微量润滑 | 中心 | 标准配置 |
| 侧面 | 可选配置 | |
|
冷却液 |
中心 |
可选配置 |
| 侧面 | 可选配置 | |
| 外观尺寸 | ||
| 长×宽×高 |
mm |
3560×2394×3000 |
