ZQ3045X13

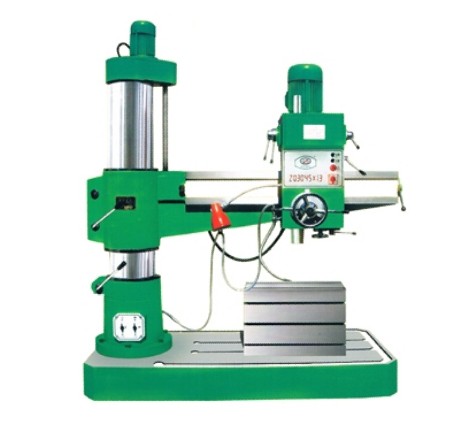

ZQ3045×13型摇臂钻床（双柱）主要技术参数
|
项目 ITEM
|
|||
|
最大钻孔直径 Max drilling diameter
|
mm
|
45
|
|
|
主轴中心线至立柱母线距离
Distance between spindle axis and column
|
最大Max
|
mm
|
1300
|
|
最小Min
|
mm
|
300
|
|
|
主轴端面至底座工作面距离
Distance spindle nose and working surface of base plate
|
最大Max
|
mm
|
1100
|
|
最小Min
|
mm
|
250
|
|
|
主轴行程 Spindie travel
|
mm
|
270
|
|
|
主轴锥孔（莫氏） Spindie taper
|
No.
|
4#
|
|
|
主轴转数范围 Range of spindle speeds
|
r/min
|
35-1220
|
|
|
主轴转数级数 Number of spindle speeds
|
-
|
12
|
|
|
主轴进给量范围 Range of spindle feeds
|
mm/r
|
0.10-0.25
|
|
|
主轴进给量级数 Number of spindle feeds
|
-
|
3
|
|
|
主轴箱水平移动距离 Trave of spindle head
|
mm
|
970
|
|
|
主电机功率 Power of main motor
|
kW
|
1.5/2.4
|
|
|
机床重量 Net werght
|
Kg
|
1800
|
|
|
机床外型尺寸（长×宽×高） Overrall dimensions (L×W×H)
|
mm
|
2000×800×2240
|
|
