ZQ3050X16/I

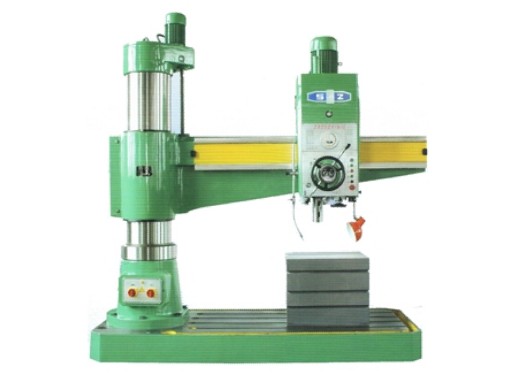

Z3050×16/I型摇臂钻床主要技术参数
|
项目 ITEM
|
Z3040×16/I
|
Z3050×16/I
|
||
|
最大钻孔直径 Max drilling diameter
|
mm
|
40
|
50
|
|
|
主轴中心线至立柱母线距离
Distance between spindle axis and column
|
最大Max
|
mm
|
1600
|
1600
|
|
最小Min
|
mm
|
350
|
350
|
|
|
主轴端面至底座工作面距离
Distance spindle nose and working surface of base plate
|
最大Max
|
mm
|
1250
|
1220
|
|
最小Min
|
mm
|
350
|
320
|
|
|
主轴行程 Spindie travel
|
mm
|
315
|
315
|
|
|
主轴锥孔（莫氏） Spindie taper
|
No.
|
4#
|
5#
|
|
|
主轴转数范围 Range of spindle speeds
|
r/min
|
25-2000
|
25-2000
|
|
|
主轴转数级数 Number of spindle speeds
|
-
|
16
|
16
|
|
|
主轴进给量范围 Range of spindle feeds
|
mm/r
|
0.04-0.3.20
|
0.04-0.3.20
|
|
|
主轴进给量级数 Number of spindle feeds
|
-
|
16
|
16
|
|
|
工作台尺寸 Table saze
|
mm
|
500×630
|
500×630
|
|
|
主轴箱水平移动距离 Trave of spindle head
|
mm
|
1250
|
1250
|
|
|
主电机功率 Power of main motor
|
kW
|
3
|
4
|
|
|
套筒升降距离 Vertical travel of quill on colum
|
mm
|
-
|
-
|
|
|
主轴箱倾斜率 Tilting angle of spindle head
|
-
|
-
|
-
|
|
|
滑座移动距离 Distance of saddle travel
|
mm
|
-
|
-
|
|
|
机床重量 Net werght
|
Kg
|
200
|
|
|
|
机床外型尺寸（长×宽×高） Overrall dimensions (L×W×H)
|
mm
|
2500×1070×2840
|
2500×1070×2840
|
|
