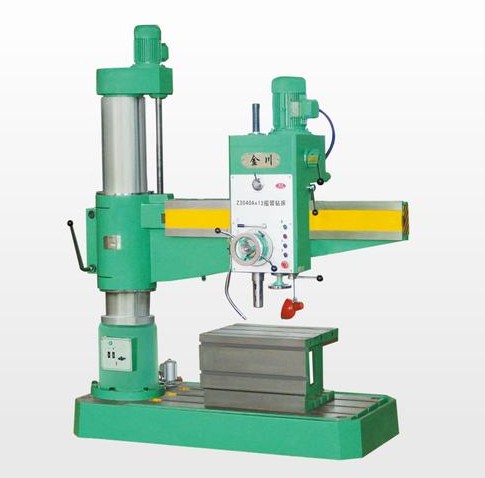

金川摇臂钻Z3045S*13
性能特点 »钻、扩、铰孔、攻螺纹。
»摇臂转动为双柱结构。
»内外柱手动机械夹紧。
»主轴及进给量变换为机械单手柄操纵。
»正、反、停车为离合器控制，单手柄操作。
»摇臂转动为单柱滚动轴承链杆锁紧机构。
»超越进给升降保险机构。
»定程切削装置。
»油泵润滑系统。
»链筒平衡机构。
产品参数
| 机床型号 | Z3045S×13 |
| 最大钻孔直径 | Ф45mm |
| 主轴中心线至立柱母线距离（MAX） | 1285mm |
| 主轴中心线至立柱母线距离（MIN） | 290mm |
| 主轴端面至底座工作面距离（MAX） | 1170mm |
| 主轴端面至底座工作面距离（MIN） | 295mm |
| 主轴孔锥度莫氏 | 5 |
| 主轴行程 | 250mm |
| 主轴转速级数 | 8 |
| 主轴转速范围 | 40-1500r/min |
| 主轴进给量级数 | 4 |
| 主轴进给量范围 | 0.10-0.42mm/r |
| 主电机/水泵电机/升降电机 | 3.0kw/0.04kw/0.75kw |
| 电压 | 380V |
| 机床重量 净重/毛重（约） | 2100kg/2350kg |
| 机床最大轮廓尺寸 | 1950×870×2400 |
| 包装箱尺寸 | 2150×1000×2480 |
