该机床为单立柱、侧挂箱，滑座沿床身导轨横向移动，立柱固定在滑座上，主轴箱沿立柱导轨垂直方向移动。

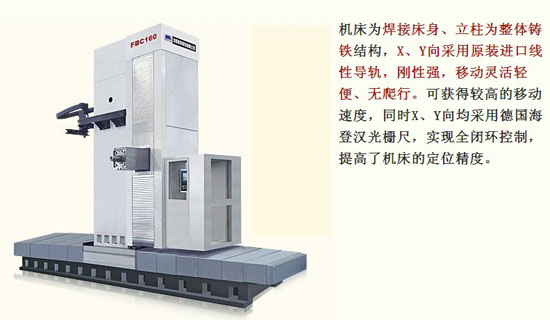

机床为焊接床身、立柱为整体铸铁结构，该机床X、Y向采用原装进口线性导轨，刚性强，移动灵活轻便、无爬行。可获得较高的移动速度，同时X、Y向均采用德国海登汉光栅尺，实现全闭环控制，提高了机床的定位精度。
各坐标移动均采用西门子交流伺服电机驱动。其中X向运动采用双电机双驱动，并通过齿轮、齿条传动实现的，Y向运动采用双电机驱动，双丝杠传动实现，大大提高了运动时机床的稳定性，确保机床精度。Z、W坐标直接连接滚珠丝杠。
主电机通过与德国ZF减速机构连接变速后实现主轴传动。
X向运动采用双电机双驱动，并通过齿轮、齿条传动实现的，采用特殊结构可消除齿轮、齿条啮合间隙。
Z向导轨采用原装进口线性导轨。
W向导轨采用原装进口线性导轨，自带测量装置，反馈信号，实现全闭环控制。
机床主轴箱(拖板)上装有截面为480×540mm数控方滑枕，在方滑枕内又装有数控镗轴，行程为1800mm(滑枕1000mm+镗轴800mm)，可解决较深孔面加工。
操作站台为随主轴箱升降结构，便于操作和观察零件加工情况，安全性高。
主轴、丝杠支撑采用进口轴承。
主要液压件、电气件、气动件为进口原装。
床身上导轨装有不锈钢拉板式防护罩，立柱上导轨装有铠甲式手风琴式防护装置，既保护导轨，又改善机床外观。
机床液压系统安全性高，互锁功能齐全。
本机床选用德国西门子公司SINUMERIK 840D数控系统, 主轴驱动单元、进给驱动单元、交流主轴电机、交流进给伺服电机均为进口原装、性能先进、稳定可靠。
