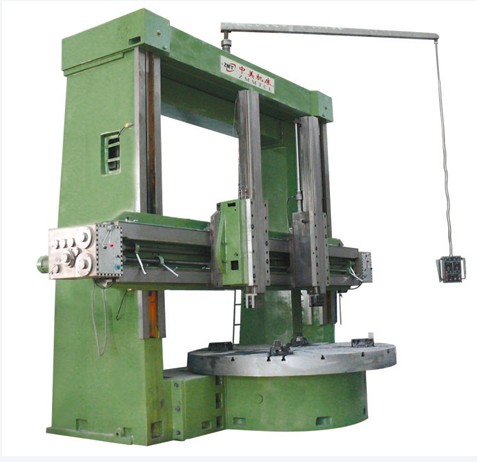

中美-双柱立式车床C5225 31 40 50 63系列





双柱立式车床技术参数
Specifications of Double-column vertical lathe
序号
No.		 参数内容 单位
Unit		 机    床    型    号
Machine tool type
C5225 C5231 C5240 C5250 C5263
1 立刀架最大切削直径
The max.cutting diameter of longitudinal tool rest		 mm 2500 3150 4000 5000 6300
2 工作台直径
Diameter of worktable		 mm 2250 2830 2830 4500 4500
3 工件最大重量
The max.weight of workpiece		 t 10 10 10 25 32
4 工件最大高度
The max.height of workpiece		 mm 1600 1600 2000 2000 3150
5 工作台转速范围
The range of workpiece's revolution speed 		 r/min 2-63 2-63 2-63 1.25-40 0.35-25
6 工作台最大扭矩         max.torque of table N.m 63000 63000 63001 63002 63003
7 工作台转速级数
The step of workpiece's revolution speed 		 级 16 16 16 16 16
8 总切削力
Total cutting force 		 N. 63000 63001 63002 63003 63004
9 立刀架水平行程
The horizontal travel of longitudinal tool rest		 mm 1400 1735 2150 2765 3415
10 立刀架垂直行程
The vertical travel of longitudinal tool rest		 mm 1000 1000 1250 1250 1600
11 左右刀架极限搬度
Total cutting force 		 度 30 30 30 30 30
12 刀架进给量范围
Left Feed range of veretical tool head		 左 刀 架
Right tool head		 mm/min 0.24-145 0.24-145 0.24-145 0.24-145 0.24-145
右 刀 架
Left tool head		 mm/min 0.24-145 0.24-145 0.24-145 0.24-145 0.24-145
13 横梁行程
Travel of cross beam		 mm 1250 1250 1650 1650 2150
14 主电机功率
The power of main motor		 kw 55 55 55 75 75
15 机床重量（约）
Weight of machine tool(approximate)		 kg 33000 36000 50000 70000 90000
16 机床外形尺寸(长×宽×高)
Dimension of machine tool (L×W×H)		 mm

5180×

4870×
