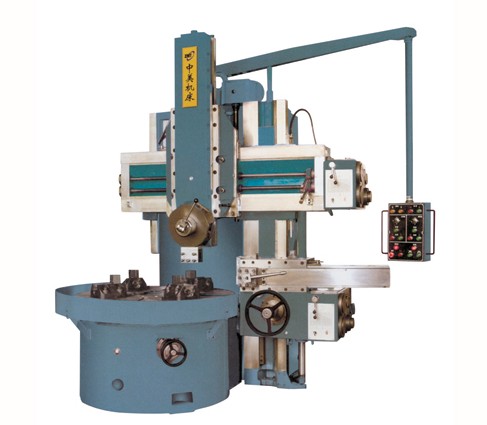

中美-单柱立式车床C5110 12 16 20 23 25系列
| C5110-C5125主要规格参数(Main specifications) | ||||||||||
|
序号 No. |
参数内容 |
单位 |
机床型号 |
|||||||
|
C5110 |
C5112 |
C5116 |
C5120 |
C5123 |
C5125 |
|||||
| 1 |
立刀架最大切削直径 The max.cutting diameter of longitudinal tool rest |
mm |
1000 |
1250 |
1600 |
2000 |
2300 |
2500 |
||
| 2 |
侧刀架最大车削直径 The max.cutting diameter of cross-slide |
mm |
1000 |
1100 |
1400 |
1800 |
2000 |
2200 |
||
| 3 |
工作台直径 Diameter of worktable |
mm |
900 |
1000 |
1400 |
1800 |
2000 |
2200 |
||
| 4 |
工件最大高度 The max.height of workpiece |
mm |
800 |
1000 |
1200 |
1250 |
1250 |
1310 |
||
| 5 |
工件最大重量 |
t |
2 |
3.2 |
5 |
8 |
8 |
10 |
||
| 6 |
工作台转速范围 The range of workpiece's revolution speed |
r/min |
8-250 |
6.3-200 |
5-160 |
4-125 |
3.2-100 |
2-62 |
||
| 7 |
工作台转速级数 The step of workpiece's revolution speed |
级 |
16 |
16 |
16 |
16 |
16 |
16 |
||
| 8 |
立、侧刀架进给量范围 The range of feed rate of longitudinal and vertical tool rest |
mm/min |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.6-86 |
||
| 9 |
立、侧刀架进给量级数 The step of feed rate of longitudinal and vertical tool rest |
级 |
12 |
12 |
12 |
12 |
12 |
12 |
||
| 10 |
垂 直 刀 架 Vertical tool head |
机械 刀架 Machine tool head |
水平行程 Horizontal stroke |
mm |
670 |
700 |
915 |
1110 |
1210 |
1210 |
|
垂直行程 |
mm |
650 |
650 |
800 |
800 |
900 |
800 |
|||
|
刀台型式 Turret position |
工位 |
5工位 |
5工位 |
5工位 |
5工位 |
5工位 |
5工位 |
|||
|
方滑枕 Square ram |
水平行程 Horizontal stroke |
mm |
670 |
700 |
915 |
1110 |
1210 |
1210 |
||
|
垂直行程 Vertical stroke |
| |||||||||
