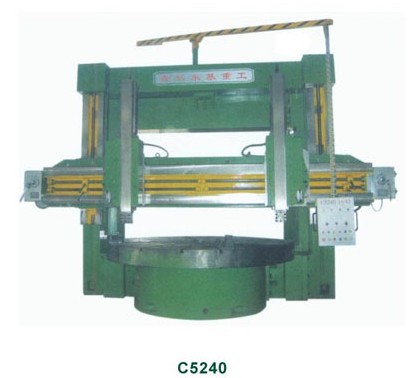

永基-双柱立式车床C5225 31 35 40系列
C52双柱立式车床系列特点
1. 本系列机床是万能双柱立式车床，可用作粗精车工件的外圆、内孔、端面及内外锥面等加工。
2. 工作台镶有锌、铝、钢耐磨导轨板，并在导轨间通入（0.2-0.4MPA）压力油以提高导轨承载能力。工作台主轴上装有一个单向推力球轴承和一个双列短圆柱滚子轴承，以保证主轴旋转精度。
3. 铸件经过严格的人工时效和振动时效，确保了机床的刚性和稳定性。
4. 采用先进的超音频淬火工艺，使机床使用寿命更长。
5. 工作台选用卧轴16级调速，左右刀架选用交流18级调速进给。
6. 电气采用PLC控制，可靠性高。
7. 按特殊要求可安装数显装置。
C52双柱立式车床系列参数
|
主要技术参数 |
型号Model单位Unit |
C5225×16/12 |
C5231×16/12 |
C5235×16/12 |
C5240×16/12 |
|
工作台直径 |
mm |
2250 |
2500/2830 |
2830/3150 |
2830/3150 |
|
最大切削直径 |
mm |
2500 |
3150 |
3500 |
4000 |
|
最大工件高度 |
mm |
1600/2000/2500 |
1600/2000/2500 |
1600/2000/2500 |
1600/2000/2500 |
|
最大工件重量 |
t |
12/20 |
12/20 |
12/20 |
12/20 |
|
刀杆截面尺寸 |
mm |
40×50 |
40×50 |
40×50 |
40×50 |
|
右垂直刀架最大切削力 |
N |
35000 |
35000 |
35000 |
35000 |
|
左垂直刀架最大切削力 |
N |
30000 |
30000 |
30000 |
30000 |
|
总切削力 |
N |
63000 |
63000 |
63000 |
63000 |
|
工作台最大扭矩 |
N.m |
63000 |
63000 |
63000 |
63000 |
|
工作台转速 |
rpm |
16级2～63 |
16级2～63 |
16级2～63 |
16级2～63 |
|
刀架进给量 |
mm/min |
18级0.25-90 |
18级0.25-90 |
18级0.25-90 |
18级0.25-90 |
|
左右垂直刀架最大行程水平 |
mm |
1400 |
1730 |
1920 |
2165 |
|
垂直 |
mm |
1000 |
1000 |
1000 |
1000 |
|
左右垂直刀架搬度极限 |
度 |
±30° |
±30° |
±30° |
±30° |
|
刀架快速移动速度 |
Mm/min |
1560 |
1560 |
1560 |
1560 |
|
横梁最大行程 |
mm |
1250 |
1250 |
1250 |
1250 |
|
横梁升降速度 |
mm/min |
350 |
354 |
354 |
354 |
|
主电动机功率 |
kw |
交流55 |
交流55 |
交流55 |
交流55 |
|
横梁升降电机功率 |
kw |
7.5 |
11 |
11 |
11 |
|
机床重量（约） |
t |
33 |
36.3 |
40.2 |
47.8 |
