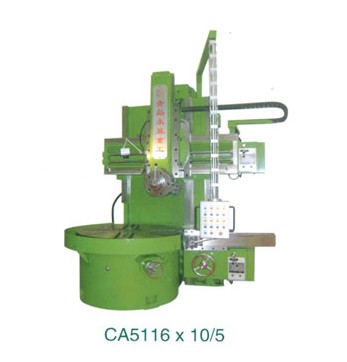

永基-单柱立式车床C5112 16 20 23系列
CA51单柱立式车床系列特点
1. 本系列是万能型立式车床，可用于内外圆柱面、圆锥面、端面、切槽等粗、精车加工。
2. 工作台镶有锌、铝、铜耐磨导轨板，并在导轨间通入压力油，主轴径向采用NN30型双柱滚子轴承,因而工作台承载能力大，回转精度高。
3. 工作台转速选用16级调速，刀架选用12级调速进给。
4. 铸件经过严格的人工时效和振动时效，确保了机床的刚性、稳定性。
5. 采用先进的超音频淬火工艺，使机床使用寿命更长。
6. 电气采用PLC控制，可靠性高。
7. 按特殊要求可安装数显装置。
CA51单柱立式车床系列参数
|
主要技术参数 |
型号Model |
CA5112 |
CA5116 |
CA5120 |
CA5123 |
|
最大车削直径 |
mm |
1250 |
1600 |
2000 |
2300 |
|
工作台直径 |
mm |
1010 |
1400 |
1800 |
1800 |
|
最大工件高度H |
M |
1/1.5 |
1/1.5 |
1.25/1.6 |
1.25/1.6 |
|
最大工件重量W |
t |
5 |
5/8 |
8/12 |
8/12 |
|
垂直刀架最大切削力 |
KN |
20 |
25 |
25 |
25 |
|
侧刀架最大切削力 |
KN |
20 |
20 |
20 |
20 |
|
工作台最大扭矩 |
KN.m |
17.5 |
25 |
32 |
32 |
|
工作台转速范围（16级）/无级 |
r/min |
6.3-200 |
5-160 |
2.5-125 |
3.2-100 |
|
刀架进给量范围（12级）/无级 |
mm/min |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
|
垂直刀架滑枕行程 |
mm |
650 |
800 |
800 |
800 |
|
侧刀架滑枕水平行程 |
mm |
500 |
500 |
630 |
630 |
|
侧刀架垂直行程 |
mm |
970 |
980 |
1180 |
1180 |
|
刀架快速移动速度 |
mm/min |
1800 |
1800 |
1800 |
1800 |
|
刀杆截面高度 |
mm |
40..0 |
40 |
40 |
40 |
|
主电机功率 |
KW |
22 |
30 |
37 |
37 |
|
机床外形尺寸（长×宽×高） |
cm |
236×247×348 |
283×287×340 |
321×405×380 |
323.5×324.9×391 |
|
机床重量（约） |
t |
8.3/8.9 |
13.8/14.1 |
17.5/17.8 |
19 |
