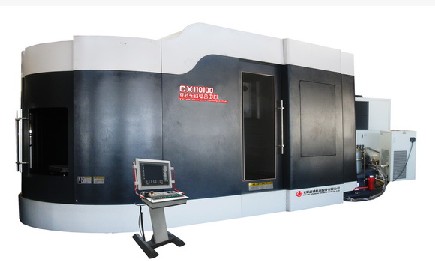

安阳-立式车铣复合加工中心CX8075 110100



产品介绍:

   研发的立式车铣复合加工中心,是在立式加工中心的基础上,增加了车削装置而构成,其综合了车铣工艺,具有车、镗、铣、钻、铰、攻丝等功能,五轴连动可以实现对零件的五面完整加工,同时机床通过高转速、小进给量加工工艺,保证了被加工零件具有较高的精度和表面质量。本机床适用于军工、航天、汽车、医疗机械等领域,能够满足具有复杂型面和高精度要求的零件(如叶轮、叶片、齿轮、模具、汽车零部件等)加工,具有高速、高精度的特点,比较适合中小批量、多品种、高精度的零件加工。



项目 单位 CX8075 CX110100
工件最大回转直径 mm Φ800 Φ1100
工件最大高度 mm 750 1000
最大加工直径 mm Φ800 Φ1100
工作台直径 mm Φ800  Φ1100
工作台最大承重 kg 1200 1500
X/Y/Z轴行程 mm 1050/900/750 1300/1000/1000
D轴转角(主轴头回转) ° -30°~+180° -30°~+180°
C轴转角(回转台回转) ° 360°(连续) 360°(连续)
X/Y/Z轴快移速度 m/min 60/60/60 60/60/60
回转工作台最高转速 r/min 800 500
回转工作台输出扭矩(连续/30分钟) N.m 2034/3047 5400/6200
C轴最高转速 r/min 50 100
C轴最小设定单位 ° 0.001° 0.001°
铣削主轴最高转速 r/min 12000 14000
铣削主轴扭矩(额定/40%ED) N.m 96/115 210/272
B轴额定转速 r/min 30 50
刀柄形式   HSK-A63 HSK-A100
刀库装刀数   32 40
X/Y/Z/C2轴伺服电机(西门子) KW 6.9*2/15.7/6.9/1.7 6.9*2/15.7/6.9/1.7
定位精度(X/Y/Z)轴 mm 0.025/0.025/0.020 0.03/0.025/0.025
重复定位精度(X/Y/Z)轴 mm 0.010/0.010/0.008 0.013/0.010/0.010
