产品中心

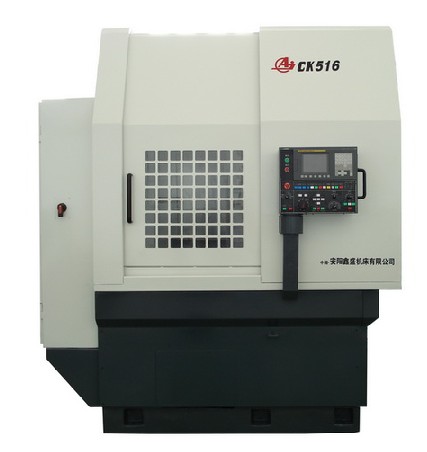

安阳-数控立式车床CK514 516 518系列



产品介绍:

 CK514A/CK516/CK518系列数控立式车床是安阳鑫盛机床股份有限公司根据国际市场上数控车床的最新发展趋势,吸收国内外同类机床的先进技术,顺应市场需求而设计、生产的普及型数控立式车床。适宜加工各种形状复杂的轴、套、盘类零件,如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、钻孔、扩孔、车螺纹等,尤其适合多品种、中小批量的轮番加工。该系列机床装夹方便,工艺适应性强,加工效率高,废品率低,成品一致性好,系统编程容易,操作简单,可降低对工人技术熟练程度的要求,是汽车、摩托及其它行业加工复杂的短轴类、盘类零件的理想机械加工设备。


项目 单位 CK514A CK516 CK518
最大回转直径 mm 630 800 1000
最大车削直径 mm 400 600 800
最大车削高度 mm 500 600 800
转速范围 r/min 50-2000 45-1000 50-1000
卡盘直径 mm 400 500 630
主轴端部代号   A2-8 A2-11 A2-15
主轴轴承直径(前) mm  130 160 200
X轴行程 mm  -50~360 -50-500 -50-800
Z轴行程 mm 500 650 850
X轴快移速度 m/min 10 12 10
Z轴快移速度 m/min 15 12 10
加工精度 mm IT6 IT6-IT7 IT6-IT7
X/Z轴定位精度 mm  0.018/0.02 0.018/0.02 0.018/0.02
X/Z轴重复定位精度 mm  0.006/0.01 0.006/0.01 0.006/0.01
刀架形式   立式6 工位 立式6工位 立式6工位
外圆刀刀具尺寸 mm  32×32 32×32 32×32
镗刀杆刀具尺寸 mm Φ32,Φ40,Φ50 Φ32,Φ40,Φ50 Φ32,Φ40,Φ50
主轴电机 kW 18.5 15 30/37
X轴伺服电机 kW  2.5 2.5 4
Z轴伺服电机 kW  2.5 2.5 4
冷却泵电机 kW 1.1 1.1 1.1
机床外形:长 mm  2510 3340 2642
机床外形:宽 mm  2785 2630 3478
机床外形:高 mm  2770 3060 3638
机床重量 kg  7700 9400 15000
执行标准   1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》 1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》 1.JB/T9895.1-1999《数控立式卡盘车床 精度检验》2.JB/T9895.2-1999《数控立式卡盘车床 技术条件》
