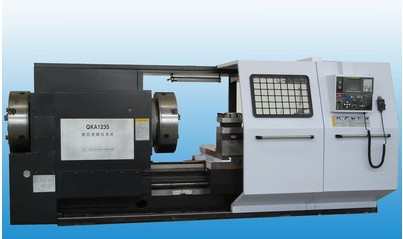

安阳-管螺纹数控车床QKA1226 1235



产品介绍:

        QKA系列数控管螺纹车床是安阳鑫盛机床股份有限公司(安阳机床厂)根据市场需要研制开发的该机床主要为油田管螺纹的车削而开发,且适合于各类管螺纹的车削;该机床属于半闭环控制系统的普及型数控管螺纹车床,还可作普通数控车床使用,适宜加工形状复杂的轴、套、盘类零件。如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等,尤其适合多品种、中小批量的轮番加工,工艺适应性强,加工效率高,废品率低,成品一致性好,可降低对工人技术熟练程度的要求。编程容易,操作简单,是理想的中型机械加工设备。



项目 单位 QKA1226 QKA1235
床身上最大回转直径 mm 1000 1100
滑板上最大回转直径 mm 630 730
加工管子外径范围(手动卡盘) mm Ф70-260 Ф114-340
加工管子外径范围(液压卡盘) mm   Ф127-340
最大工件长度 mm 1500/2000/3000 1500/2000/3000
最大车削长度 mm 1350/1850/2850 1350/1850/2850
床身导轨宽度 mm 755 755
主轴端部代号   A2-15 A2-15
主轴转速级数(变频电机)   自动四档 档内无级 自动四档 档内无级
主轴转速范围(变频电机)   6-400 5-320
主电机功率 kw 18.5 18.5
主轴通孔直径 mm 275 355
卡盘形式(手动卡盘)   ★手动四爪Ф630 ★手动四爪Ф800
卡盘形式(液压卡盘)     ▲三爪Ф760
主轴中心距床身高 mm 500 550
X/Z向最小进给增量 mm 0.001/0.001 0.001/0.001
X/Z向快移速度 mm/min 3000/6000 3000/6000
X向最大行程 mm 630 630
刀架工位数   立式V4□300(标配) 立式V4□300(标配)
刀架转位时间 s 4 4
刀架转位重复定位精度 "mm 0.01 0.01
刀杆截面 mm □40 □40
尾座套筒直径 mm 160 160
尾座套筒行程 mm 300 300
尾座套筒锥孔   Morse 6 Morse 6
工件精度   IT6-IT7 IT6-IT7
工件表面粗糙度 μm Ra1.6 Ra1.6
执行标准   JB/T8324.1-96 简式数控卧式车床 精度 JB/T8324.2-96 简式数控卧式车床 技术条件 JB/T8324.1-96 简式数控卧式车床 精度 JB/T8324.2-96 简式数控卧式车床 技术条件
机床质量 kg 10000/12000/13000 10000/12000/13000
机床长度 mm 4800/6300/8300 4800/6300/8300
机床宽度 mm 2460 2460
机床高度 mm 2120 2120
