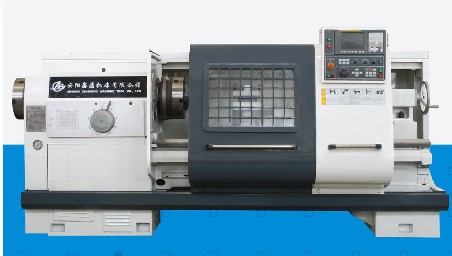

安阳-管螺纹数控车床QKA1212 1219



产品介绍:

   QKA系列数控管螺纹车床是安阳鑫盛机床股份有限公司(安阳机床厂)根据市场需要研制开发的该机床主要为油田管螺纹的车削而开发,且适合于各类管螺纹的车削;该机床属于半闭环控制系统的普及型数控管螺纹车床,还可作普通数控车床使用,适宜加工形状复杂的轴、套、盘类零件。如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等,尤其适合多品种、中小批量的轮番加工,工艺适应性强,加工效率高,废品率低,成品一致性好,可降低对工人技术熟练程度的要求。编程容易,操作简单,是理想的中型机械加工设备。



项目 单位 QKA1212 QKA1219
床身上最大回转直径 mm 770 770
滑板上最大回转直径 mm 480 480
加工管子外径范围(手动卡盘) mm Ф120 Ф190
最大工件长度 mm 1500(750/1000/2000/3000) 1500(750/1000/2000/3000)
最大车削长度 mm 1350(550/800/1800/2800) 1350(550/800/1800/2800)
床身导轨宽度 mm 550 550
主轴端部代号   C15 C15
主轴转速级数(普通电机)   手动三档 自动六档16级 手动二档 自动四档8级
主轴转速范围(普通电机)   25-800 90-450
主电机功率 kw 11 11
主轴通孔直径 mm 130 200
卡盘形式   ★手动三爪Ф380 ★手动三爪Ф500
主轴中心距床身高 mm 385 385
X/Z向最小进给增量 mm 0.001/0.001 0.001/0.001
X/Z向快移速度 mm/min 3000/6000 3000/6000
X向最大行程 mm 390 390
刀架工位数   立式V4□240(标配) 立式V4□240(标配)
刀架转位时间 s 2.5 2.5
刀架转位重复定位精度 "mm 0.008 0.008
刀杆截面 mm □32 □32
尾座套筒直径 mm 100 100
尾座套筒行程 mm 250 250
尾座套筒锥孔   Morse 5 Morse 5
工件精度   IT6-IT7 IT6-IT7
工件表面粗糙度 μm Ra1.6 Ra1.6
执行标准   JB/T8324.1-96 简式数控卧式车床 精度 JB/T8324.2-96 简式数控卧式车床 技术条件 JB/T8324.1-96 简式数控卧式车床 精度 JB/T8324.2-96 简式数控卧式车床 技术条件
机床质量 kg 3700/3900/4200/4700/5200 3700/3900/4200/4700/5200
机床长度 mm 2912/3227/3677/4177/5177 2912/3227/3677/4177/5177
机床宽度 mm 1800 1800
机床高度 mm 1850 1850
注:★标准配置 ▲选择配置
