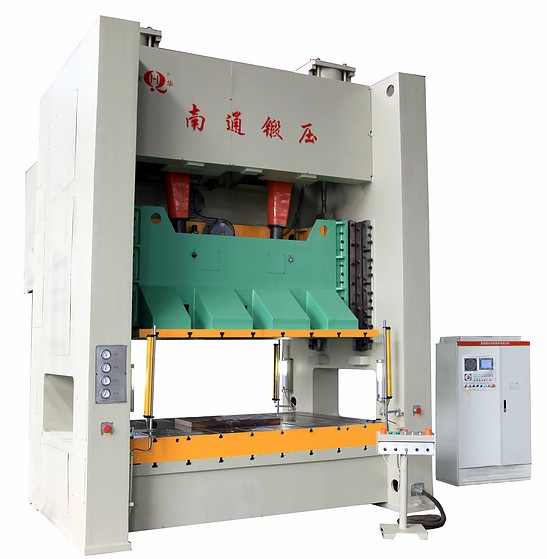

南通-闭式双点机械压力机JD36系列



名称/型号 JD36-
160		 JD36-
250		 JD36-
250A		 JD36-
250D		 JD36-
250G		 JD36-
400F		 JD36-
400G		 JD36-
500
公称压力 KN 1600 2500 2500 2500 2500 4000 4000 5000
公称压力行程 mm 10.8 13 13 13 13 13 13 13
滑块行程次数 min 20 17 17 20 17 16 16 12
微调行程次数 min
滑块行程长度 mm 315 400 400 400 400 400 400 500
最大装模高度 mm 670 810 700 700 700 730 800 1000
装模高度调节量 mm 250 315 250 250 250 315 400 500
最大拉伸深度 mm
导轨形式   直角导轨 直角导轨 直角导轨 直角导轨 直角导轨 直角导轨 直角导轨 直角导轨
滑块底面尺寸 mm 1050x1980 1650x2500 1050x2500 1650x2500 1250x2600 1250x2450 1400x3250 1800x4000
滑块最大吊模重量 KN               100
工作台尺寸 mm 1250x2000 1700x2770 1290x2770 1290x2770 1250x2770 1600x3200 1600x3200 1800x1400
工作台板厚度 mm 130 170 160 160 170 170 180 230
工作台距地面高度 mm   650     600   650 650
移动工作台型式           前开   前开 左右开
移动工作台最大承载 KN         250   250 250
气垫型式   单顶冠 单顶冠 单顶冠 单顶冠 单顶冠 单顶冠 单顶冠 单顶冠
气垫力 KN 25 300 65 65 300 65 600 8000
气垫行程 mm 150 200 200 200 15~200 200 15~200 150
电器控制形式   PLC PLC PLC PLC PLC PLC PLC PLC
主电机功率 KW 22 30 30 30 37 45 55 75
飞轮释放能连 KJ               135
地面以上高度 mm 5010 6200 6100 6100 6725 6630 6700 7750
压机外形尺寸 mm 2105x2970 1700x4470 2360x4570 2360x4570 3400x5140 2450x4540 3300x5500 5200x6000
地面以下深度 mm
整机重量 T 43 51 58 58 95 80 120 165

名称\技术参数\型号 JG36
-630		 JD36
-630		 JD36
-360A		 JG36
-800		 JD36
-800		 JE36
-80		 JF36
-1250		 JF36
-1600
公称压力 KN 6300 6300 6300 8000 8000 8000 12500 16000
公称压力行程 mm 13 13 13 13 13 13 13 13
滑块行程次数 min 9 12 12 10 12 12 10 10
微调行程次数 min 　 　 　 　 　 　 　 　
滑块行程长度 mm 500 500 500 500 500 500 500 630
最大装模高度 mm 810 1000 990 1300 990 1000 950 1200
装模高度调节量 mm 340 500 350 400 350 500 400 600
最大拉伸深度 mm 　 　 　 　 　 　 　 　
导轨形成 　 直角导轨 直角导轨 直角导轨 直角导轨 直角导轨 直角导轨 直角导轨 直角导轨
滑块底面尺寸 mm 1270x3200 1500x3520 1550x4000 1550x3640 1550x4000 1800x4000 1800x4050 2000x5050
滑块最大吊模重量 KN 　 　 　 　 　 　 　 　
工作台尺寸 mm 1500x3450 1710x3450 1800x4000 1800x4000 1800x4000 1800x4000 1800x4000 1800x5000
工作台板厚度 mm 190 210 200 210 220 250 300 300
工作台距地面高度 mm 　 650 640 　 650 650 650 700
移动工作台型式 　 　 前开 前开 　 前开 左右开 前开 前开
移动工作台最大承载 KN 　 　 　 　 　 400 　 　
气垫型式 　 单顶冠 单顶冠 单顶冠 单顶冠 单顶冠 单顶冠 单顶冠 单顶冠
气垫力 KN 63 800 1000 　 　 　 　 　
气垫行程 mm 240 15-240 15-240 250 15-240 250 15-200 15-200
电器控制形式 　 PLC PLC PLC PLC PLC PLC PLC PLC
主电机功率 KW 55 75 75 75 90 90 110 132
飞轮释放能连 KJ 　 　 　 　 　 　 　 　
地面以上高度 mm 6795 7585 7475 7600 7450 8305 9570 10160
压机外形尺寸 mm 2280x4545 3500x6000 3550x6450 2820x6100 3550x6450 3300x6900 4500x6800 5550x8440
地面以下深度 mm 　 　 　 　 　 5000 　 　
整机重量 T 100 175 198 149 198 210 290 478
