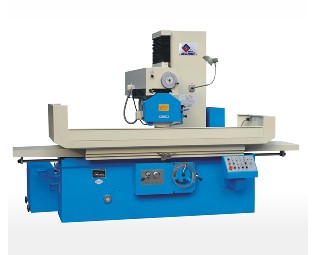

桂北-卧轴矩台平面磨床M7163-GM



产品描述
床身前后为整体式结构，整机刚性好；
磨头采用内置式电机，结构紧凑，主轴刚性好，精度高；
工作台导轨及拖板垂直导轨粘贴聚四氟乙烯导轨软带，耐磨性好；进刀灵敏度高；
具有充退磁装置，便于装卸工件，并配有磁性底座砂轮修整器，不用拆卸工件即可进行砂轮修整；
固定式按钮站，操作方便；
机床运行平衡，性能可靠。
主要技术规格 单位 M7150×12-GM M7160-GM M7163×12-GM
工作台 工作台面尺寸 (宽×长) mm 500×1250 600×1000 600×1250
最大磨削尺寸 (宽×长×高) mm 500×1250×400 600×1000×400 630×1250×400
工作台纵向移动量 (液动) mm 200-1350 200-1100 200-1350
工作台速度 (无级调速) m/min 3-25 3-25 3—25
工作台T形槽槽数
宽度		 mm 3
22		 3
22		 3
22
工作台负载量 (含电磁吸盘) kg 980 980 980
电磁吸盘尺寸 (宽×长) mm 500×1250 600×1000 600×l250
　
 		 磨头最大移动量 mm 550 650 680
磨头横向进给 (无级调速)
连续
断续		 m/min
mm/次		 0.5-2.5
3-30		 0.5-2.5
3-30		 0.5-2.5
3-30
磨头 垂直进给手轮最小刻度值 mm 0.005 0.005 0.005
手轮每转磨头进给量
垂直		 mm 0.5 0.5 0.5
砂轮尺寸 (外径×宽度×内径) mm ф400×50×ф203 ф400×50×ф203 ф400×50×ф203
电机功率 电气设备总容量 KVA 14 14 14
磨头电动机功率
转速		 kw
r/min		 7.5
1440		 7.5
1440		 7.5
1440
工作精度 加工表面对基面的平行度 mm 300：0.008 300：0.008 300：0.008
工件表面粗糙度 μm Ra0.63 Ra0.63 Ra0.63
整机参数 机床外形尺寸 (长×宽×高) mm 3540×2073×2280 3040×2173×2280 3540×2173×2280
包装箱外形尺寸 (长×宽×高)
)		 cm 383×218×270 343×218×270 383×228×270
净重 kg 约4900 约4800 约5100

随机附件
电磁吸盘 1套 砂轮平衡心轴 1副
砂轮 2件 两用扳手 1副
砂轮修整器 (不附金刚钻) 1套 地脚螺栓 2副
刮屑板 1件 砂轮平衡架 1套
砂轮卡盘 2副 机床垫铁 1套
