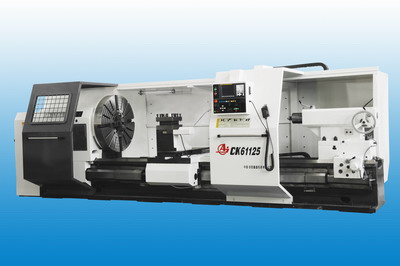

安阳-经济型数控车床CK（J）61100/125/160系列



产品介绍：

   CK61100、CK61125、CK61160数控车床，主轴采用液压四档变频无级调速。CKJ61100、CKJ61125、CKJ61160主轴采用手动变速，进给系统采用交流伺服电机，尾座可手动移动也可电动移动。该机床是批量加工中大型精密复杂零件的理想产品。


项目 单位 CK61100  CKJ61100 CK61125   CKJ61125 CK61160   CKJ61160
床身上最大回转直径 mm 1000 1250 1640
刀架上最大回转直径 mm 630 880 1250
最大工件长度 mm 1500 3000 5000(6000         8000 10000 12000 14000      16000 18000) 1500 3000 5000(6000          8000 10000 12000 14000       16000 18000) 1500 3000 5000(6000          8000 10000 12000 14000       16000 18000)
最大车削长度 mm 1230 2730 4730 1230 2730 4730 1230 2730 4730
床身导轨宽度 mm 755 755 755
主轴端部代号 　 A215 A215 A215
卡盘 　 四爪Φ1000 四爪Φ1000 四爪Φ1000
主轴通孔直径 mm Φ130 Φ130 Φ130
主轴前端锥孔 mm 1：20/140 1：20/140 1：20/140
主轴转速级数及转速范围 　 　 　 　
主轴中心距床身高 mm 500 625 820
X/Z向最小进给增量 mm 0.001/0.001 0.001/0.001 0.001/0.001
X/Z向快移速度 mm/min 3000/6000 3000/6000 3000/6000
X向最大行程 mm 520 580 630
刀架工位数 　 V4 V4 V4
刀架转位时间 s 2.6 2.6 2.6
刀架转位重复定位精度 〞mm 0.01 0.01 0.01
刀杆截面 mm □40 □40 □40
尾座套筒直径 mm 160 160 160
尾座套筒行程 mm 300 300 300
尾座套筒锥孔锥度 　 Morse 6 Morse 6 Morse 6
工件精度 　 IT6-IT7 IT6-IT7 IT6-IT7
工件表面粗糙度 µm Ra1.6 Ra1.6 Ra1.6
执行标准 　 JB/T8324.1-96简式数控卧式  车床精度  JB/T8324.2-96简式 数控卧式车床技术条件 JB/T8324.1-96简式数控卧式   车床精度  JB/T8324.2-96简式 数控卧式车床技术条件 JB/T8324.1-96简式数控卧式   车床精度  JB/T8324.2-96简式 数控卧式车床技术条件
主电机功率 kw 22 22 22
机床质量 kg 9000 11000 13000
机床长度 mm 4500 6000 8000  4500 6000 8000  4500 6000 8000
机床宽度 mm 2435 2435 2435
机床高度 mm 2300/2600 2300/2600 2300/2600
